CiSDesignCenter 新增及改進功能
發布日期：2025年3月24日
功能改進
- 增加針對ETABS V22.4的支持。

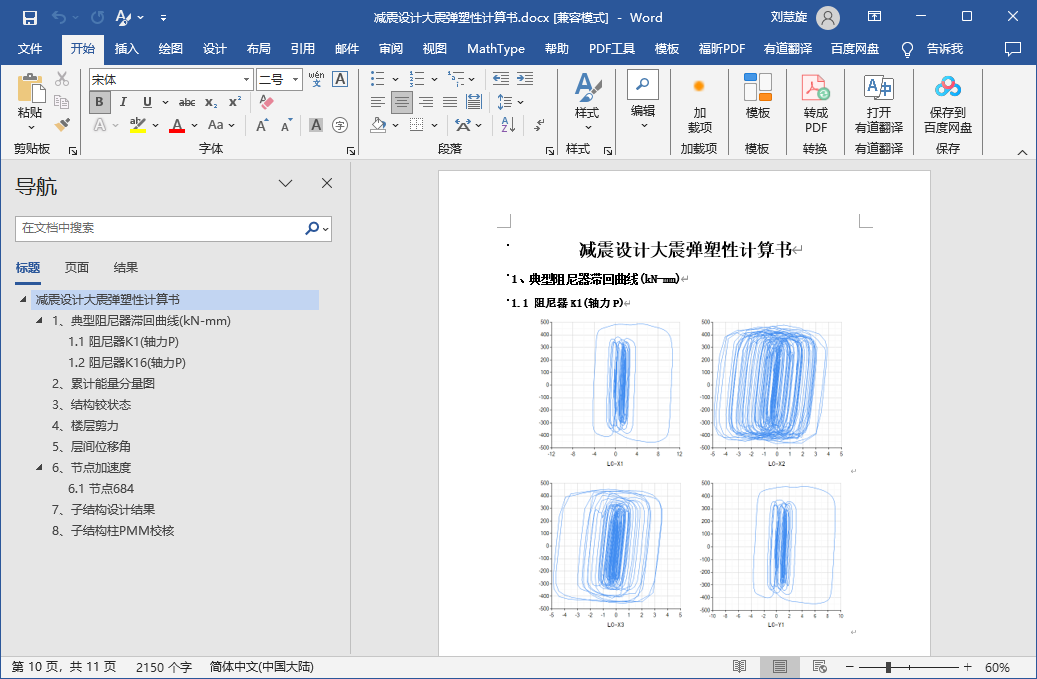

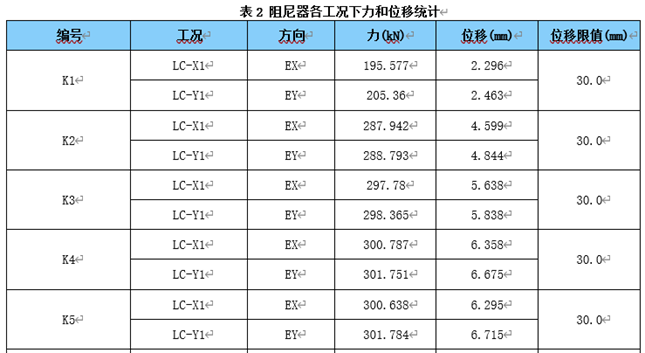

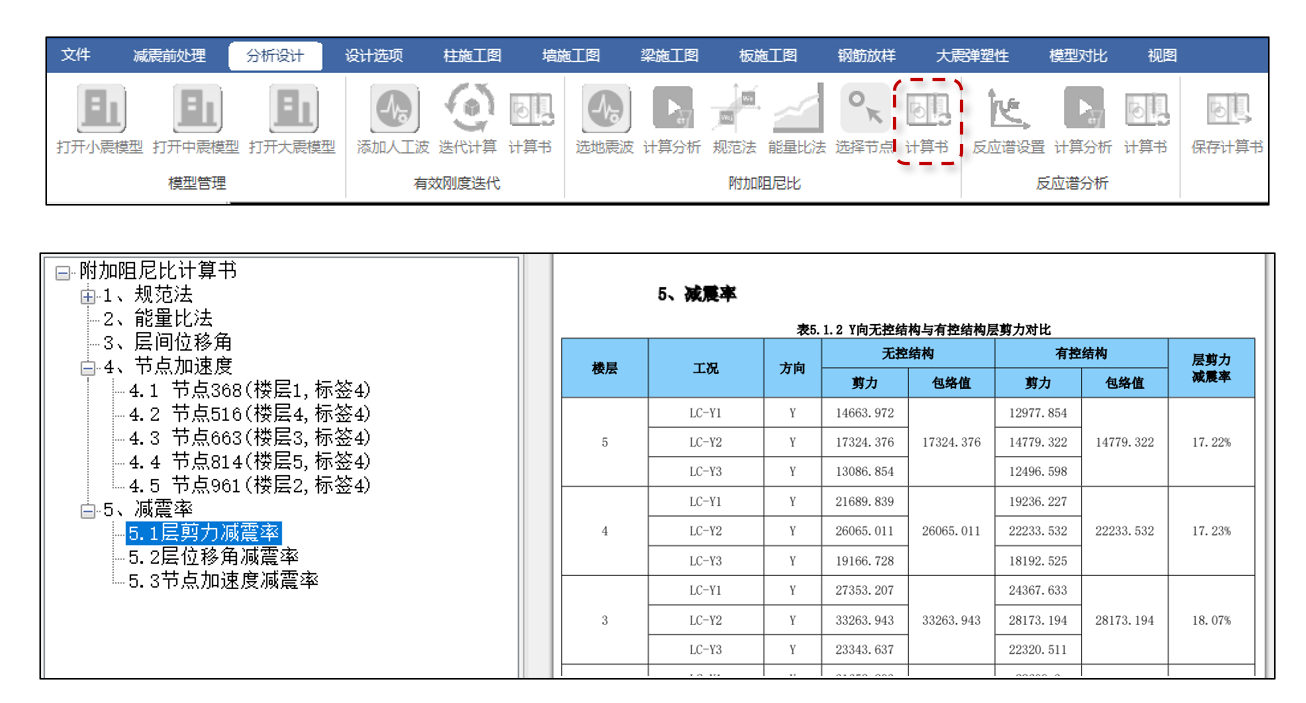

- 減震報告中增加減震率計算。

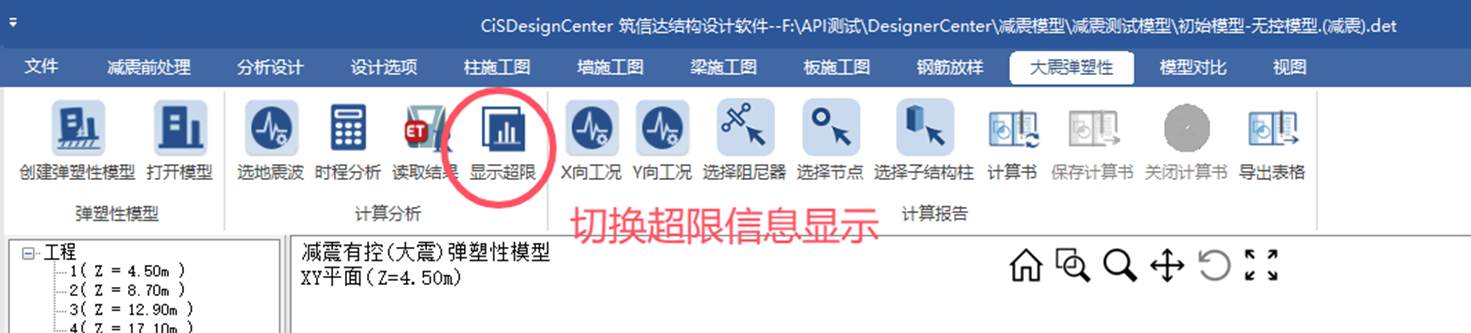

- 隔震模塊和減震模塊增加“顯示超限信息”選項，便于用戶查找超限構件并進行修改。
- 隔震模塊優化隔震支座編號規則，布置支座后，自動按照從左到右、從下到上的規則編號。

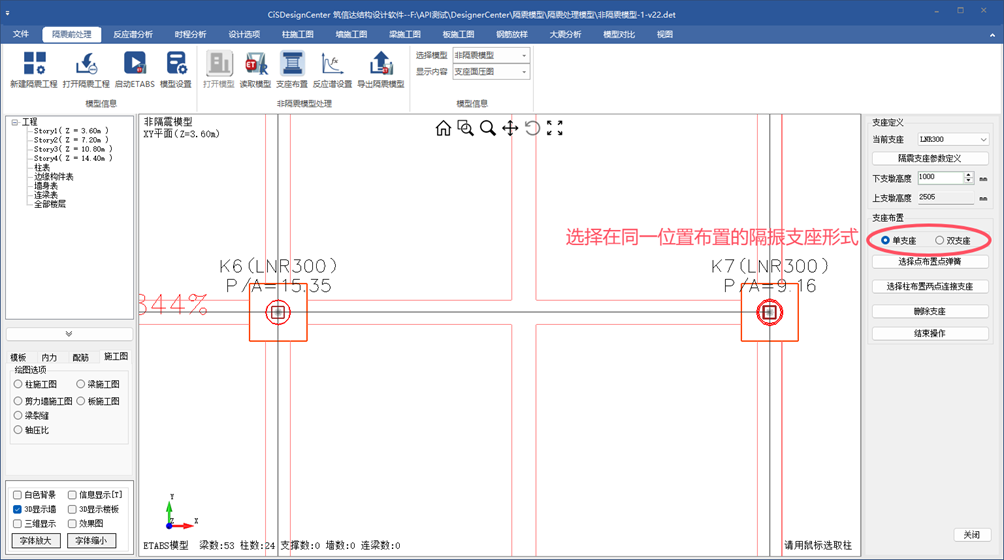

- 隔震模塊增加同一支墩下，布置兩個隔震支座選項。

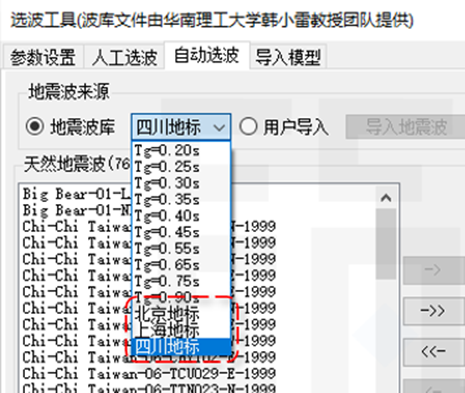

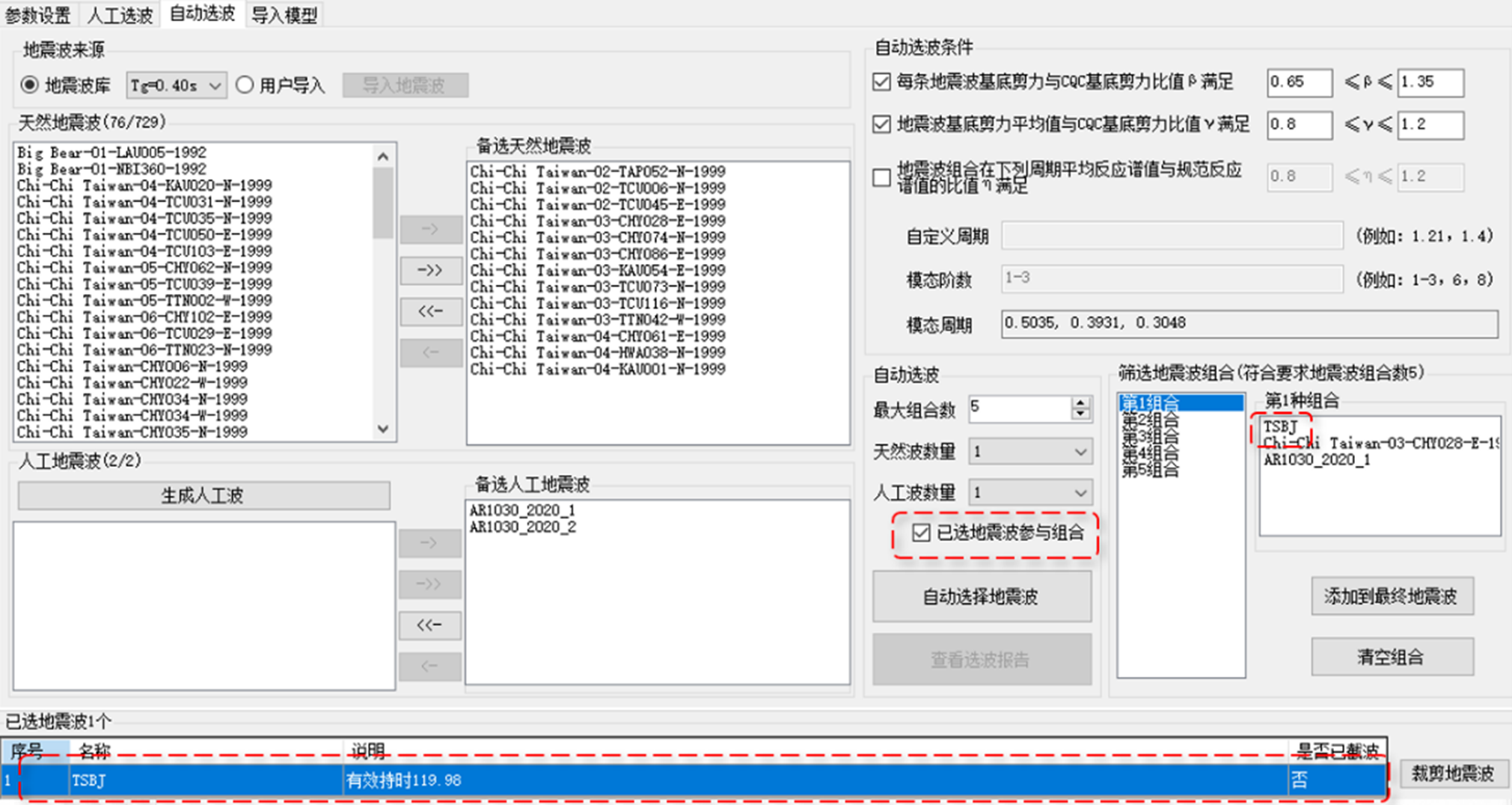

- 選波模塊中允許用戶建立自定義波庫，用戶導入的地震波庫將保存在軟件安裝目錄下，打開其它項目時可以繼續使用。

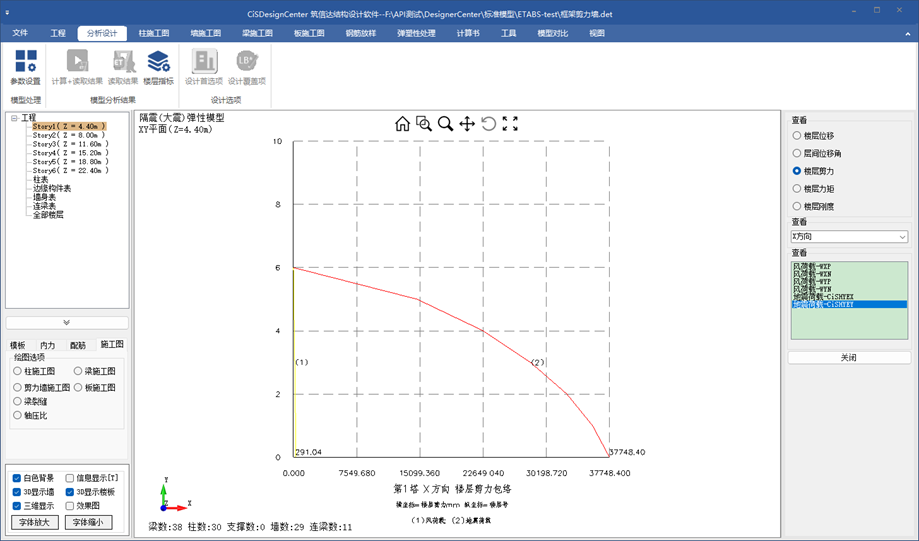

- 增加圖形顯示指標結果的內容。
- 增加指標結果導出至excel的功能。

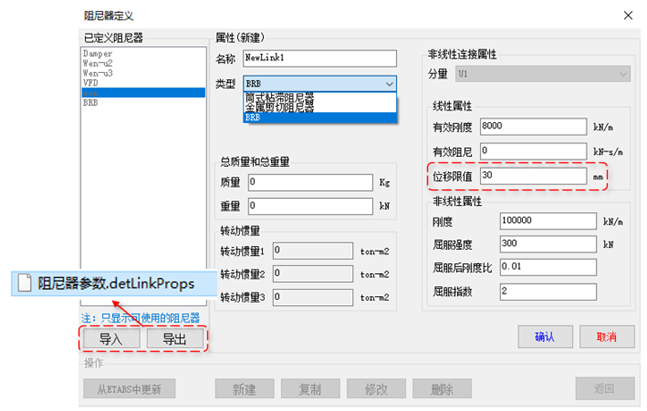

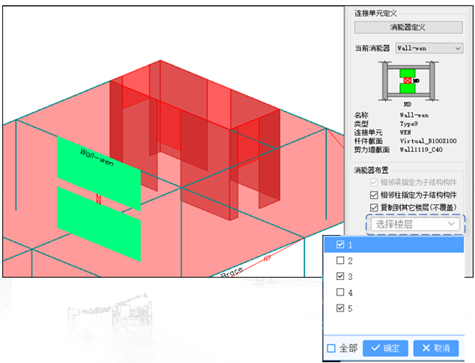

- 增加定義消能部件時，實時從ETABS中更新連接部件截面的功能。
- 節點加速度輸出時增加樓層號。
- 軟件bug修復：
- 修復讀取YJK新版本文件報錯問題
- 修復讀取PKPM新版本文件報錯問題
- 修復讀取ETABS模型存在點彈簧時報錯問題
- 修復隔震模型修改地震影響系數后不起作用問題
- 修復彈塑性模型轉換時對組合梁（型鋼混凝土梁、鋼管混凝土梁等）配筋和鉸類型有誤的問題，新版組合梁轉換為SD截面、并布置纖維鉸
- 優化彈塑性模型轉換時帶端柱剪力墻的配筋寫入，新版邊緣構件配筋均配置在端柱內，墻肢采用均勻配筋
發布日期：2024年10月31日
發布日期：2024年7月19日
發布日期：2023年12月20日
功能改進
- 隔震模塊
- 新增摩擦擺和滑板支座，新版可自動完成該類支座的定義、布置、等效線性化等內容
- 讀取模型時自動完成墻梁標簽的標記，完善構件設計流程
- 優化支座顯示，以顏色區分支座類型
- 支座面壓超限時將高亮顯示
- 根據《通規》，風荷載驗算時分項系數調整為1.5
- 轉大震彈性模型時補充定義前置重力工況
- 選波功能
- 新增平均譜的顯示，同窗口輸出平均譜與規范譜的譜值對比；
- 導出地震波譜數據時將同步導出規范譜數據
- 支持導出多個阻尼比下的地震波譜和規范譜
- 人工選波時，可自定義周期點，然后對比指定周期點的譜值
- 優化自動選波算法，可考慮各個模態下的不同阻尼比
- 國標模塊
- 優化det文件與ETABS中文版模型的管理。det文件中之前保存的是ETABS中文版模型的絕對路徑，新版調整為相對路徑，將det文件與ETABS中文版模型保存在一個文件夾中，整個文件夾可以調整至任意位置，不影響模型讀取
- 更新特殊構件地震內力調整系數

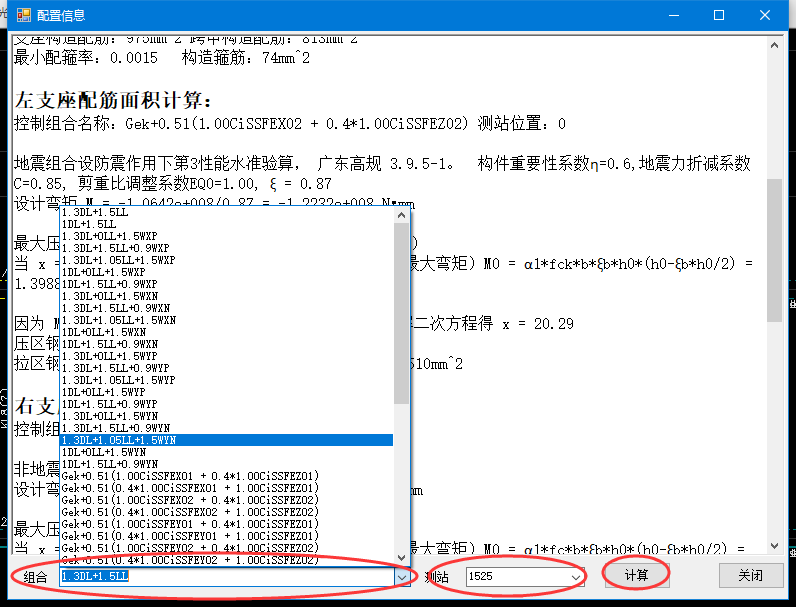

- 優化DC基于ETABS中文版自定義組合設計構件的功能。之前程序只支持對DC默認組合考慮地震內力調整，新版支持讀取ETABS中文版自定義荷載組合后，對其考慮0.2V0、剪重比、強柱弱粱、強剪弱彎等內力調整

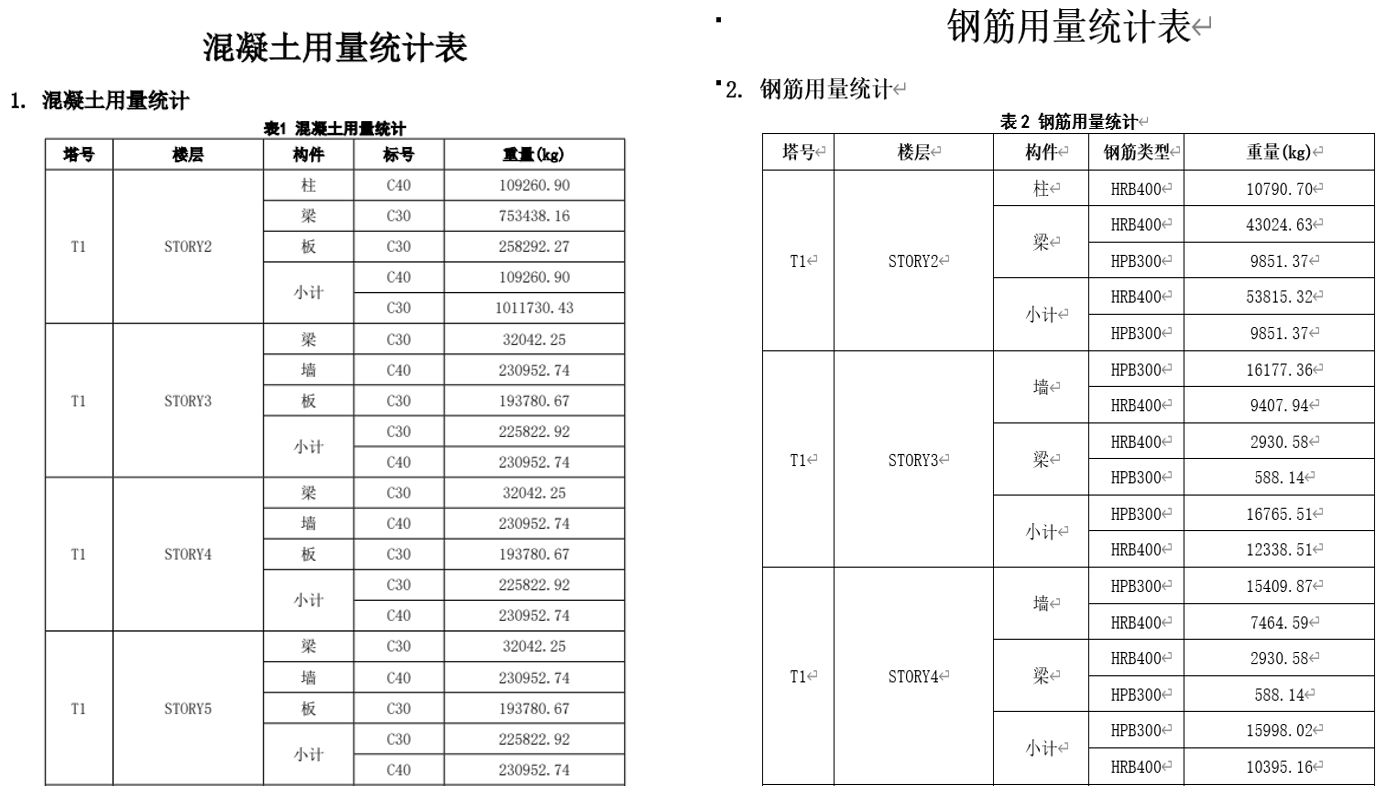

- 報告書中新增鋼材構件的統計
- Bug修復
- 修復讀取YJK模型后無法正確顯示“讀入配筋”的問題，該問題不影響施工圖繪制和彈塑性模型轉換
- 修復美標設計配筋結果讀取有誤的問題
- 修復用戶導入地震波無法顯示的問題
- 修復構件設計時，特殊構件地震內力調整系數有誤的問題
- 修復讀取ETABS中文版 V19及之前版本時國標/廣標計算書中缺少風、地震位移結果的問題
- 修復在DC中布置層間隔震支座時上支墩高度顯示有誤的問題，該問題不影響支座實際布置效果
- 修復隔震支座庫中型號過多時無法完全讀入DC的問題
- 修復無法讀取YJK v5.3.0結果文件的問題
- 修復部分特殊模型在模型轉換時遇到的問題
發布日期：2023年1月13日
功能改進
- 選波工具

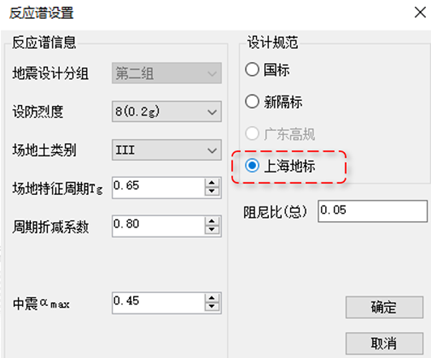

- 開放反應譜規范選擇選項，可以選擇使用國標、廣標或者新隔標進行選波

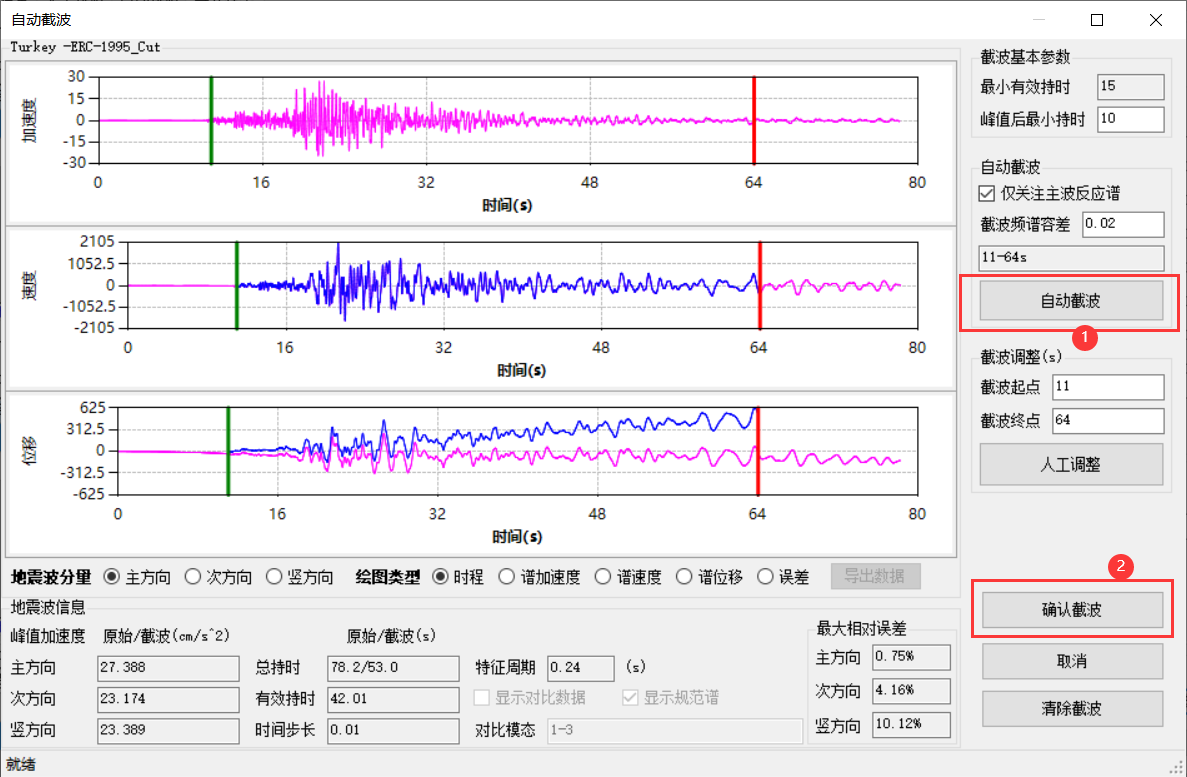

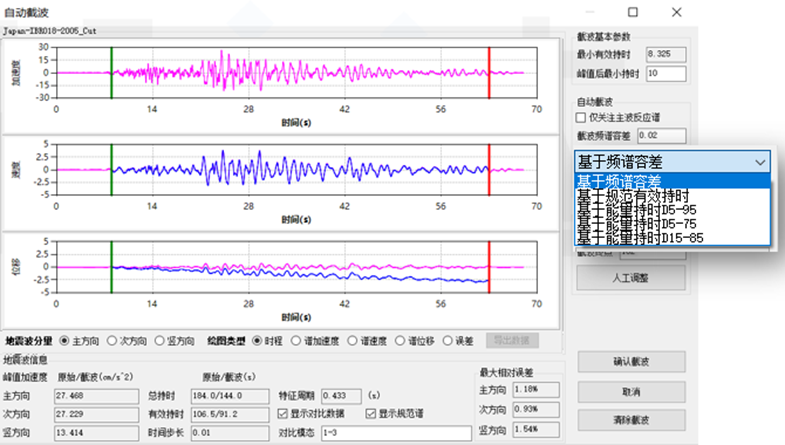

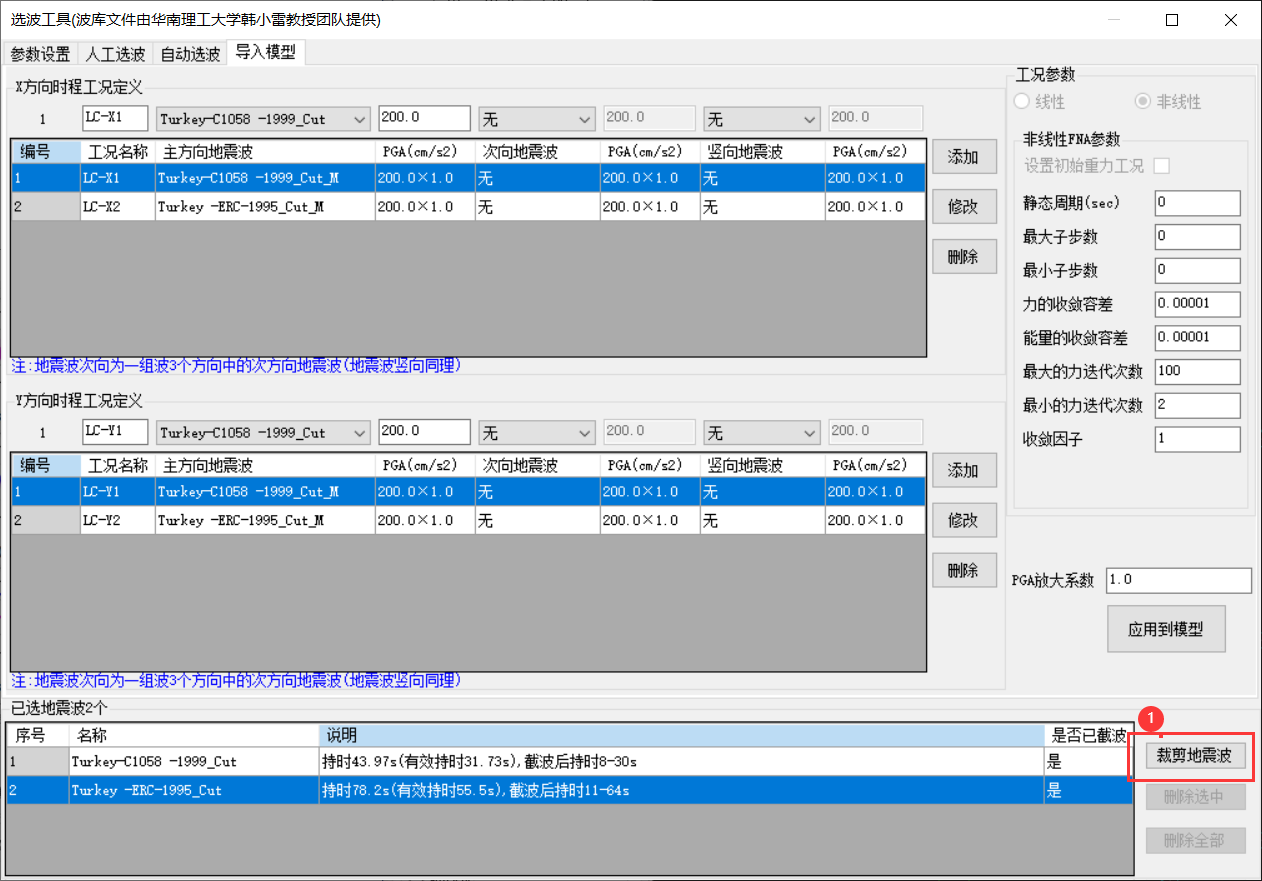

- 調整截波功能，截波時考慮峰值持時的限值
- 調整國標模塊彈塑性選波和工具中選波的參數可以共用

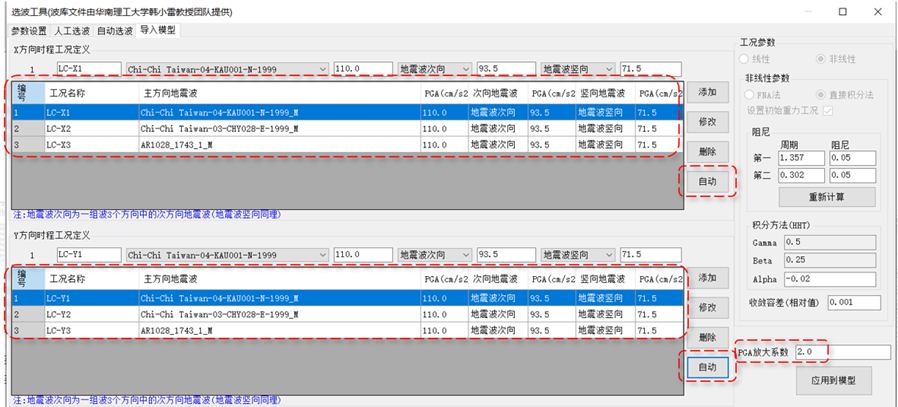

- 添加工況時開放線性模態、FNA、直接積分等工況參數
- 添加工況支持SAP2000中文版軟件
- 轉彈塑性模型
- 修復添加埋設梁時替換了連梁的框架截面問題
- 修復墻鉸數據不合理導致生成的e2k無法導入ETABS中文版的問題
- 修改減震模型中阻尼器位置墻被當成連梁處理的問題
- 框架塑性鉸根據截面類型和材料判斷是否能加塑性鉸并給出提示信息
- 解決組合截面未轉成SD的問題
- 解決部分桿件沒有加鉸和轉配筋的問題
- 修復模型中框架梁判斷錯誤的問題（墻中間存在節點情況）
- 隔震處理問題修復
- 解決只有點彈簧時CQC迭代提示沒有找到非線性支座的問題
- 解決創建隔震模型時質量源定義不對問題
- 解決大震模型中時程工況的支座面壓計算不對的問題
- 模型轉換
- 解決SAP2000中文版中存在多種坐標系時節點坐標讀取錯誤的問題
- 解決截面名稱通過e2k和通過API兩種方式處理結果不一致的問題
發布日期：2022年11月18日
功能改進
- 國標補充功能
- 國標抗震設計采用多模型方法，根據用戶設置分別處理指標模型、抗風模型和抗震模型
- 界面菜單整理，與廣東高規菜單保持一致
- 優化數據提取流程，避免重復從ETABS中文版中讀取計算結果
- 增加了樓層力調整功能，用戶可通過此功能查看各層地震力調整系數、雙抗側力調整系數、薄弱層地震力調整系數和剪重比調整系數，并可手動調整各個系數
- 優化了設計首選項與設計覆蓋項的菜單界面，增加了抗震構造等級、構件內力調整系數等選項設置
- 改進了構件設計組合，靜力組合與抗震組合分別取自抗風模型與抗震模型，增加了樓層活荷載折減系數選項
- 改進梁端負彎矩調幅功能，用戶目前可通過覆蓋項設置對部分構特殊指定梁端負彎矩調幅系數
- 增加梁彎矩包絡圖顯示功能
- 增加梁內力顯示時的模型選擇功能
- 優化了梁柱施工圖選筋功能，增加了鋼筋面積調整系數設置，增加了指定最小配筋率的功能
- 增加了地基梁施工圖繪制功能
- 減震相關功能

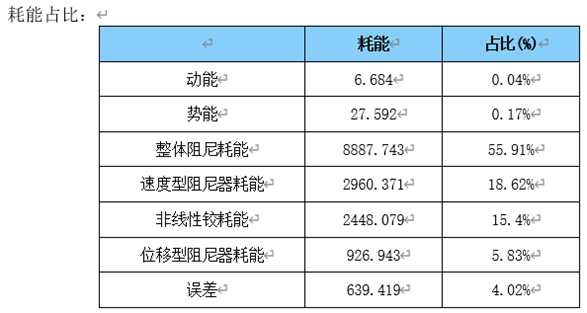

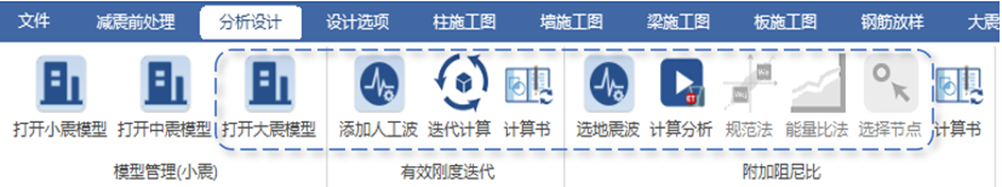

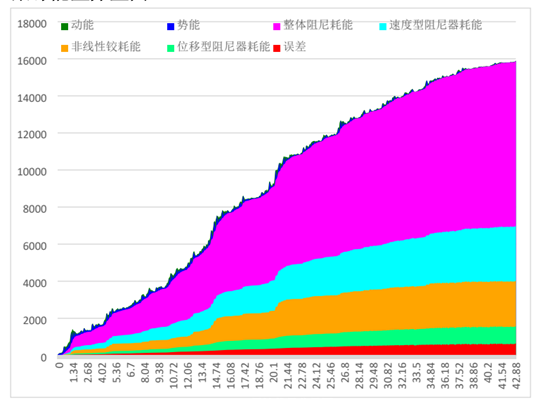

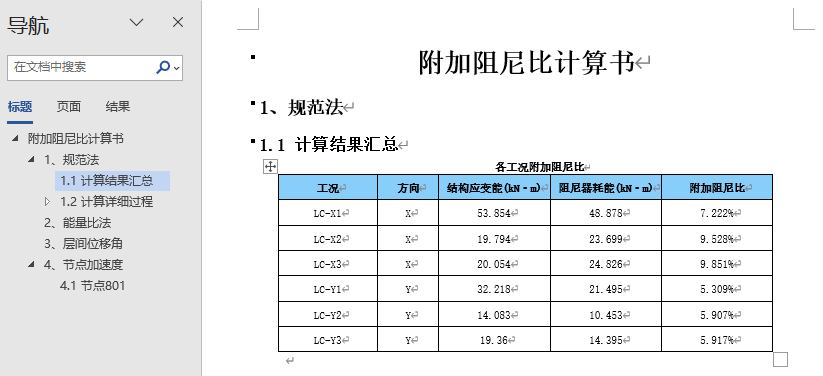

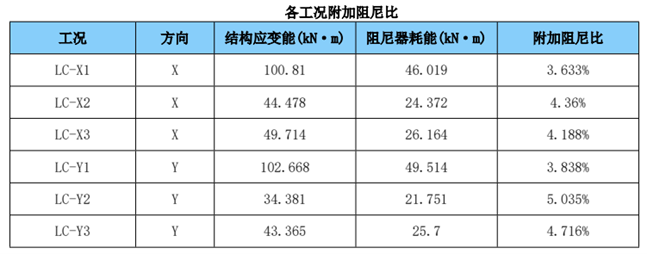

- 新增了減震結構附加阻尼比計算功能，可實現規范法、能量比法以及類比法三種方式，用戶可在國標模塊的工具菜單中，使用此功能
- 模型轉換
- 優化樓層較多時轉換慢的問題
- 修復導入SAP2000中文版模型樓層劃分錯誤的問題
- 修復YJK墻開洞數據處理不正確的問題
- 修復讀取ETABS中文版模型后隔震層連接單元的樓層錯誤問題
- 隔震相關功能
- 用戶使用隨機模擬法時，新增提取任意構件的平均內力以及連接單元的變形功能

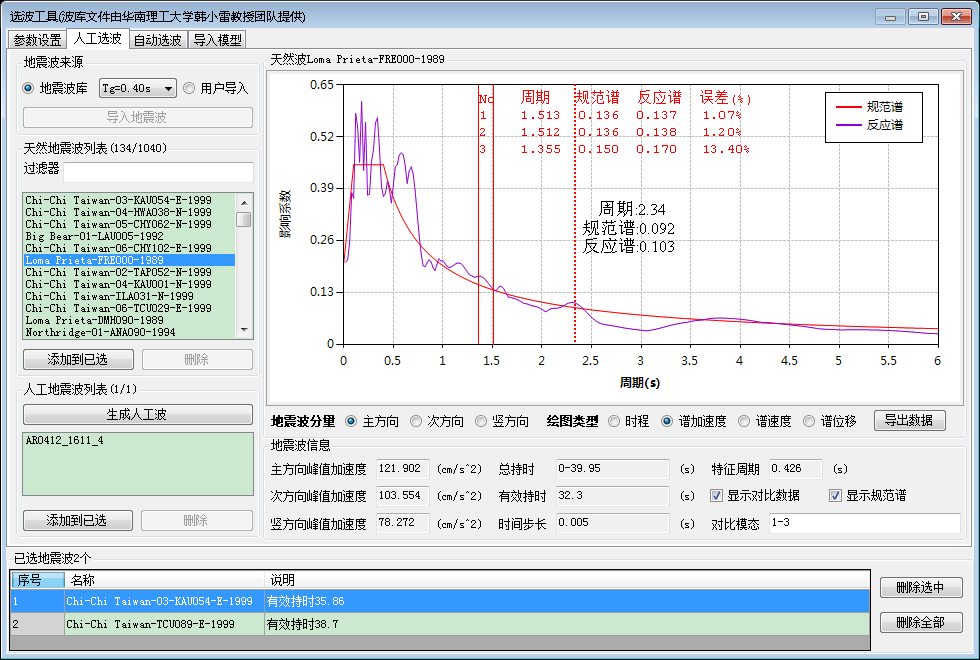

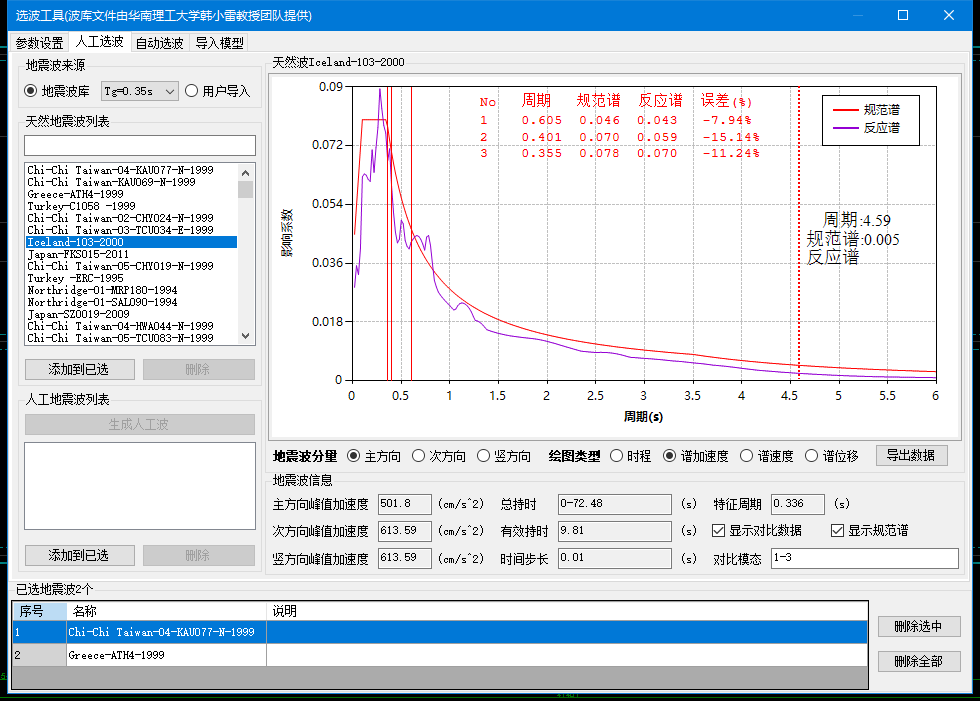

- 選波工具：新增查看地震波的偽加速度譜和偽速度譜，以及查看多個阻尼比下的反應譜功能；新增查看多條地震波平均反應譜功能；新增數據導出功能

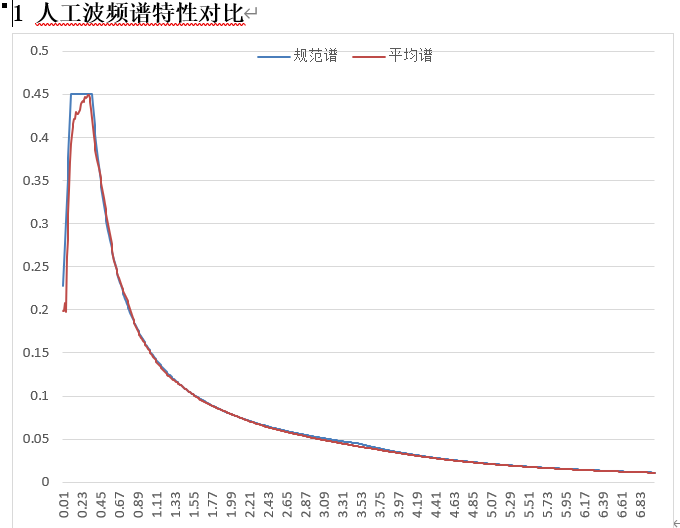

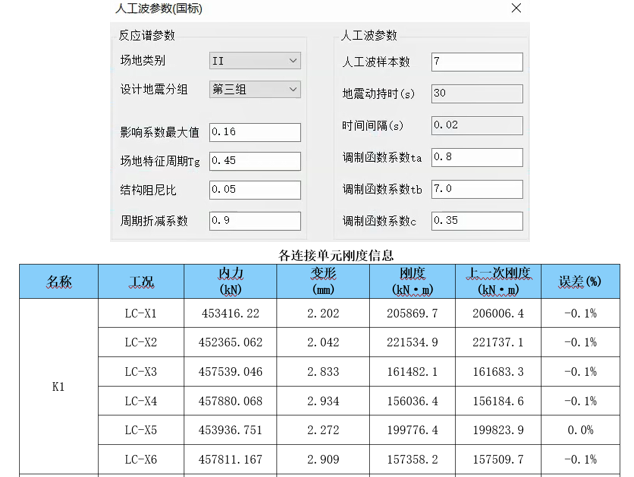

- 優化了人工波的生成，使其具有足夠的有效持時，并且與反應譜的匹配程度更高
發布日期：2022年05月31日
發布日期：2022年05月06日
發布日期：2021年10月13日
BUG修復
- 修復PKPM轉ETABS中文版墻體剖分尺寸錯誤的問題;
- 修復PKPM中矩形梁(自動附加樓板翼緣)轉換為T形梁時，截面尺寸錯誤的問題;
- 修復PKPM模型導入時異常退出的問題;
- 重新整理PKPM的截面轉換，工字型及其變形按實際形狀轉成對應類型;
- 計算報告中參考規范章節內容更新;
- 更新時域顯式分析中國標人工波生成的相關參數;
- 修復YJK連梁鋼筋信息讀取錯誤的問題;
- 添加Midas Gen模型導入功能;
發布日期：2021年08月06日
發布日期：2021年01月07日
功能優化
- 增加了ETABS中文版隔震設計后處理功能;

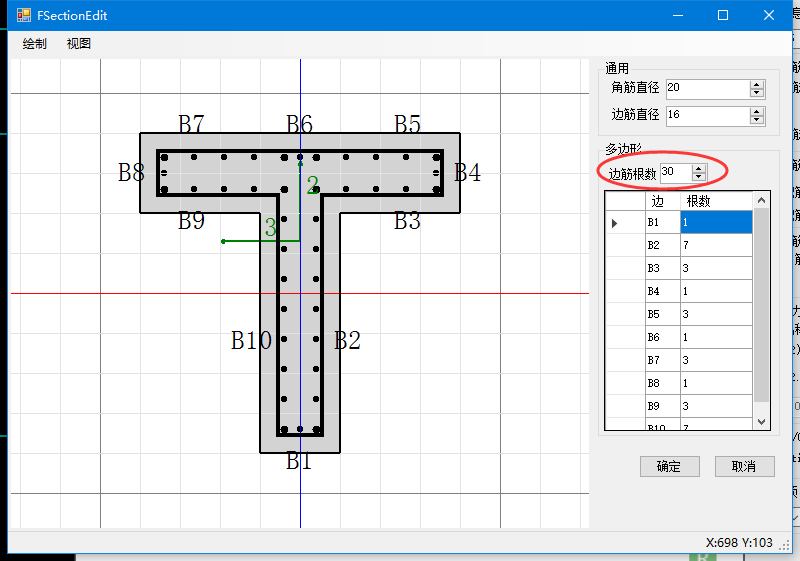

- 優化了梁柱截面設計器的截面設置功能，增加了DXF截面導入功能;

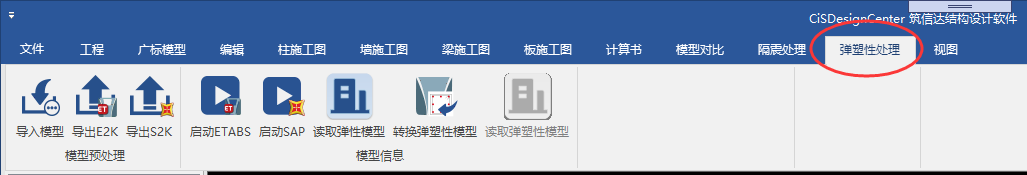

- 優化了彈塑性模型處理功能;
- 增加了工程案例、視頻教程等幫助功能;
- 模型轉換及其他功能BUG修復和優化;
發布日期：2020年10月26日
功能優化
- 增加了自動及手動檢查更新功能;
- 梁柱施工圖設置中，是否隨截面這個參數影響范圍改為所有層;

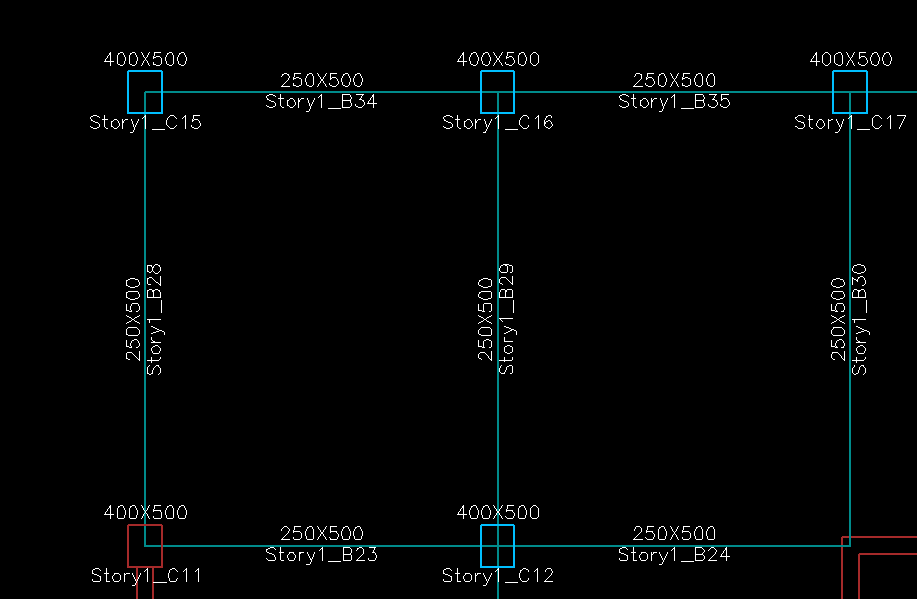

- 簡圖繪制時不再繪制軸網;
- 增加了模型對比時鋼筋面積復制功能;
- 增加了梁施工圖繪制時選擇繪制本層或者繪制所有層的功能;
- 邊緣構件內型鋼的處理。剪力墻內部的柱子如果是型鋼，不能按壁柱處理;

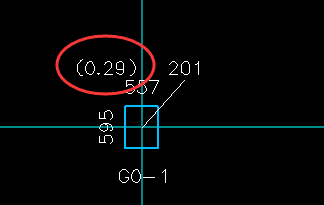

- 柱子配筋簡圖中的軸壓比以前用控制軸壓比，現改回最大軸壓比（以前軸壓比簡圖時顯示最大軸壓比，為了與PKPM、YJK保持一致現在都顯示最大軸壓比）;
- 保存柱子設計內力（讀取ETABS中文版內力后可以保存到工程(*.det)文件中）;
模型轉換
- 修復上一版本中模型轉換存在的問題；
- YJK模型沒有考慮節點荷載；
- 生成的s2k文件導入SAP2000中文版時會有一些警告和錯誤信息；
- 解決YJK模型轉ETABS中文版時，柱或支撐局部1軸朝下時模型轉換錯誤的問題；
- 修復YJK模型支座節點識別不對的問題；

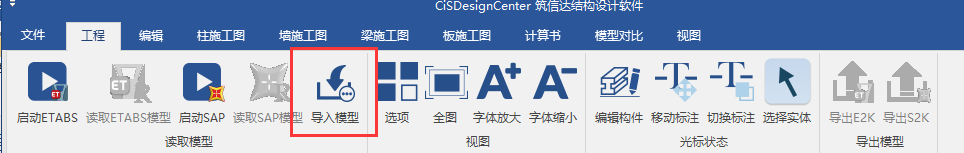

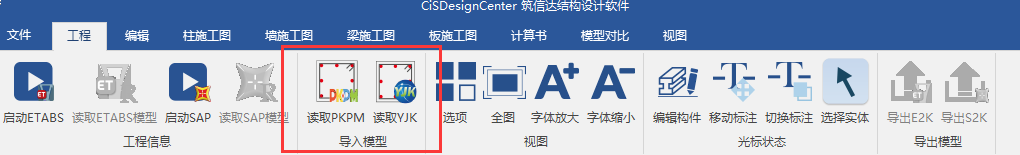

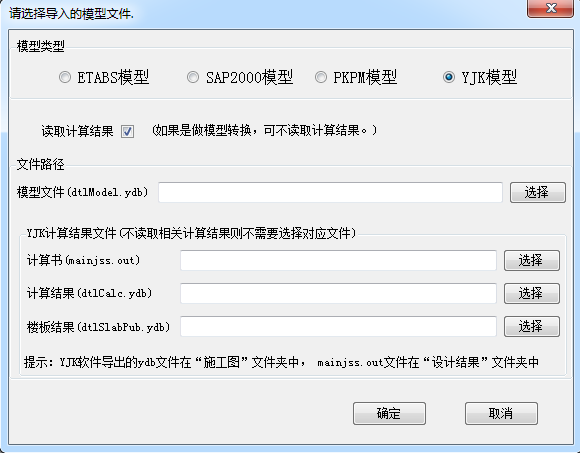

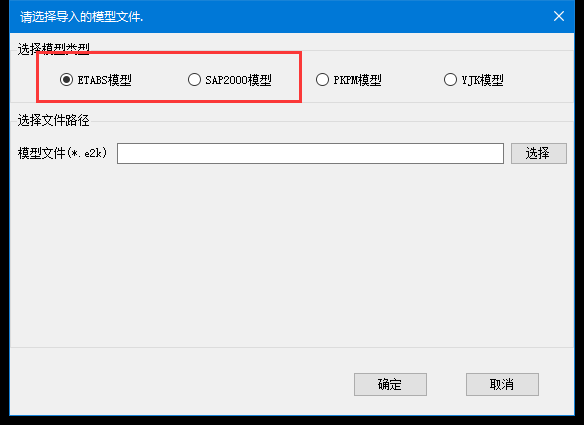

- 模型導入提供SAP2000中文版(*.s2k)、ETABS中文版(*.e2k)、PKPM（*.PDB）和YJK（*.YDB）四種文件的導入

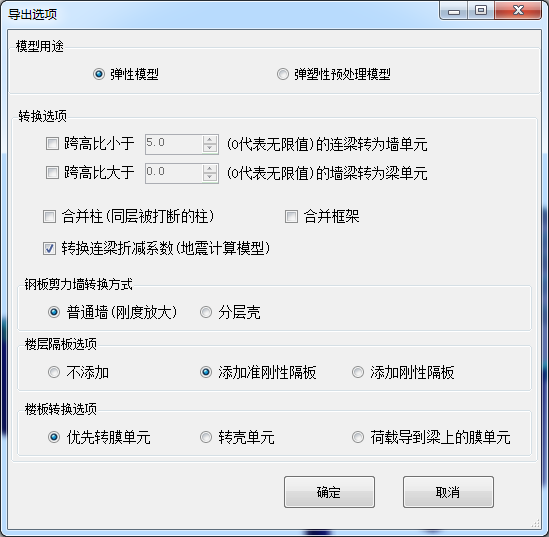

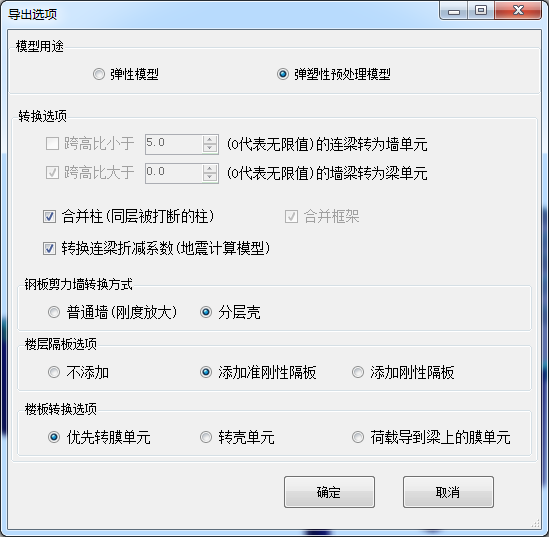

- 導入PKPM和YJK模型時不再顯示選項對話框，改為導出模型時彈出選項對話框；模型用途可選彈性模型和彈塑性預處理模型;
- 選擇彈塑性預處理模型時合并框架梁選項不能修改；
- 鋼板剪力墻提供轉成分層殼和剛度放大的普通墻兩種選項；
- 樓板轉換選項提供3種選項：
- 優先轉膜單元：規則樓板（去除共線上的點后形狀為三角形板或共面的四邊形板）轉換成膜單元，其他板單元轉換為殼單元；樓板荷載不導到周邊桿件上。（轉換成膜單元是為了提升ETABS中文版的計算效率）；
- 轉殼單元：所有樓板轉換為殼單元，樓板荷載不導到周邊桿件上；
- 荷載導到梁上的膜單元：規則樓板轉換成膜單元并將荷載導到周邊桿件上，其他板單元轉換為殼單元(不進行荷載導梁處理)；

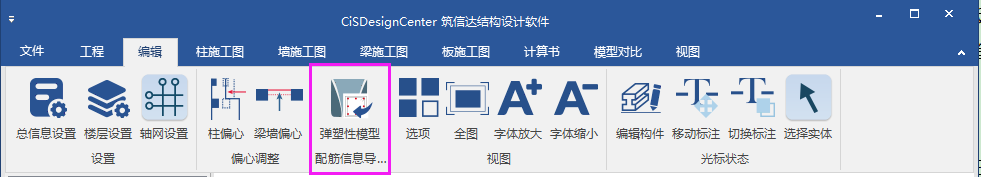

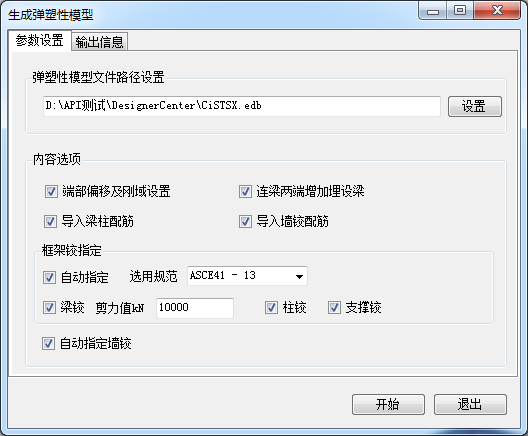

彈塑性模型處理（操作流程見文檔“CiSDC彈塑性模型處理流程”）
發布日期：2020年8月14日
