IDEA StatiCa Detail 混凝土結構細部分析與設計軟件
IDEA StatiCa Detail 可用于混凝土結構的細部分析與設計，包括深梁、開孔梁、變截面梁、牛腿、承臺、蓋梁、橫隔板以及剪力墻等等?；炷良毑繀^(qū)域的幾何形狀和配筋形式過于復雜，不滿足傳統的平截面假定和線性應變假定，雖然工程上可以采用拉壓桿模型（STM），但操作難度較大且計算繁瑣。
|
|
|
|
|
|
|
|
|
|
混凝土變截面開孔梁
|
|
混凝土橋梁的橫隔板
|
|
混凝土牛腿
|
|
|
|
|
|
|
|
|
|
|
|

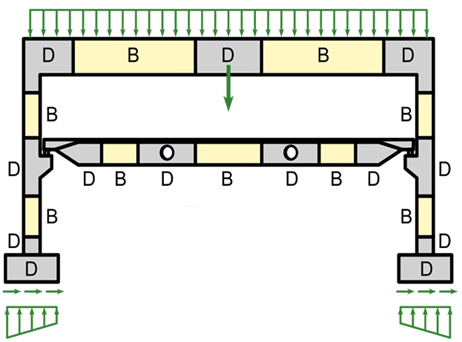

B 區：混凝土的連續區域，也稱伯努利區或 B 區。
以梁、柱、支撐、樁等細長構件為主，滿足平截面假定（線性應變分布），可基于截面完成構件設計和校核。
D 區：混凝土的非連續區域，也稱擾動區或 D 區。
以牛腿、開洞、柱腳、變截面等細部區域為主，不滿足平截面假定（非線性應變分布），工程上可采用拉壓桿模型完成細部配筋方案，但操作繁瑣，門檻過高。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
模型
可以從零開始創建任意復雜的幾何模型，也可以從 DXF 文件導入既有模型，在此基礎上添加開洞或支座以及布置鋼筋。
|
|
荷載
支持點荷載、線荷載、面荷載以及混凝土自重荷載的施加，根據設計規范的要求定義 ULS 或 SLS 類型的荷載組合。
|
|
計算
采用非線性有限元模型完成精細化的協調應力場分析，同時考慮混凝土和鋼筋的非線性本構模型以及二者之間的粘結和滑移。
|
|
模型
根據設計規范完成 ULS 和 SLS 校核；
創建詳盡或簡化的計算報告；
以 DXF 文件的形式導出模型；
自動生成完整的材料清單。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鋼筋和預應力鋼束的應力/應變
|
|
混凝土的應力/應變
|
|
鋼筋的錨固校核
|
|
|
|
|
|
|
應力校核
|
|
裂縫寬度校核
|
|
非線性撓度
|
|
|
|
|
|
|
|
|
IDEA Concrete 采用混凝土、鋼筋、錨固的非線性本構模型，利用協調應力場法（CSFM）完成有限元分析。CSFM 是一種基于有限單元法的連續應力場分析方法，可以根據橫向應變自動計算混凝土的有效抗壓強度，既可以用于承載能力極限狀態，也能用于正常使用極限狀態。CSFM 采用設計規范提供的單軸的混凝土和鋼筋的本構模型（應力-應變曲線），便于工程應用。
|
|
|
|
|
|
|
|
混凝土的非線性本構模型
|
|
鋼筋的雙折線本構模型
|
|
粘結單元的剛塑性本構模型
|
|
|
|
|
為了證明 CSFM 方法和 IDEA 軟件的有效性和可靠性，IDEA StatiCa 公司已完成大量的測試工作，測試結果可登陸公司官網查看。另外，Kaufmann 教授及其團隊也出版了有關混凝土結構 CSFM 法的權威書籍。
|
|
|
|
