CiSApps是北京筑信達工程咨詢有限公司基于SAP2000中文版平臺開發的工具箱，旨在改善SAP2000中文版軟件的易用性，幫助工程師減少工作量，提高工作效率。該工具箱免費提供給SAP2000中文版用戶使用，同時筑信達公司將根據用戶需求和反饋，持續改進并增加更多功能，敬請期待！

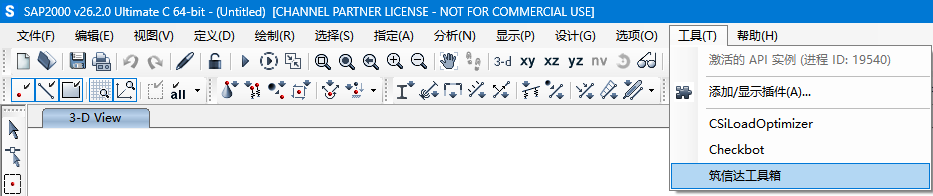

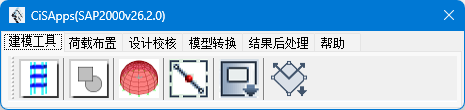

目前，CiSApps的功能涵蓋建模工具、統計查詢、設計校核、模型轉換以及結果后處理五大模塊，共計25個插件。CiSApps安裝完成后，用戶可在SAP2000中文版中點擊【工具＞筑信達工具箱】命令進入CiSApps界面，如下所示：

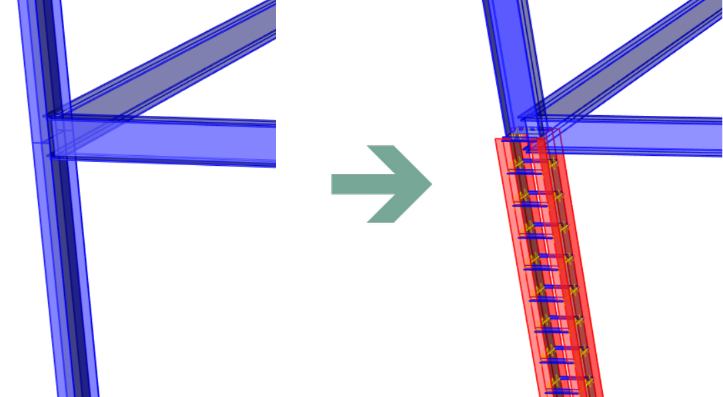

格構構件
利用【格構構件】工具，用戶可將SAP2000中文版中的實腹式構件快速替換為格構式構件，同時自動處理格構構件與實腹構件之間的連接關系。目前，該工具共支持十二種主材斷面和六種綴材斷面，同時內置型鋼截面庫和自定義截面，用戶可靈活選擇。

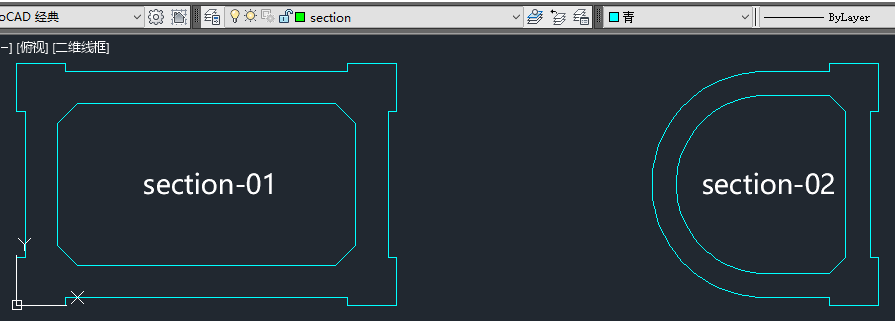

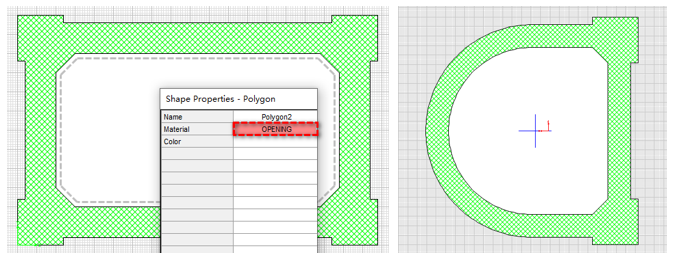

DXF截面導入
利用【DXF截面導入】工具，用戶可利用DXF文件將多個復雜截面一次性導入SAP2000中文版截面設計器。該工具自動識別DXF文件中各個圖層包含的輪廓線和截面名稱，以此生成s2k文件后導入SAP2000中文版。

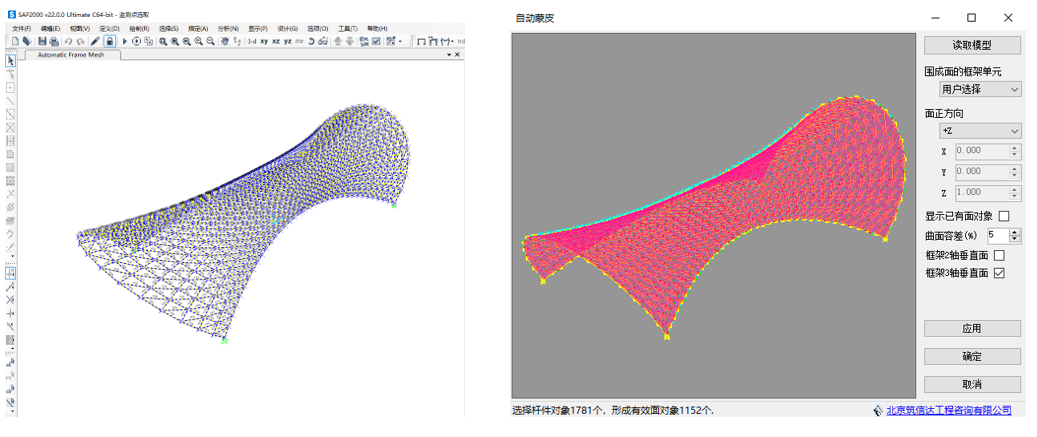

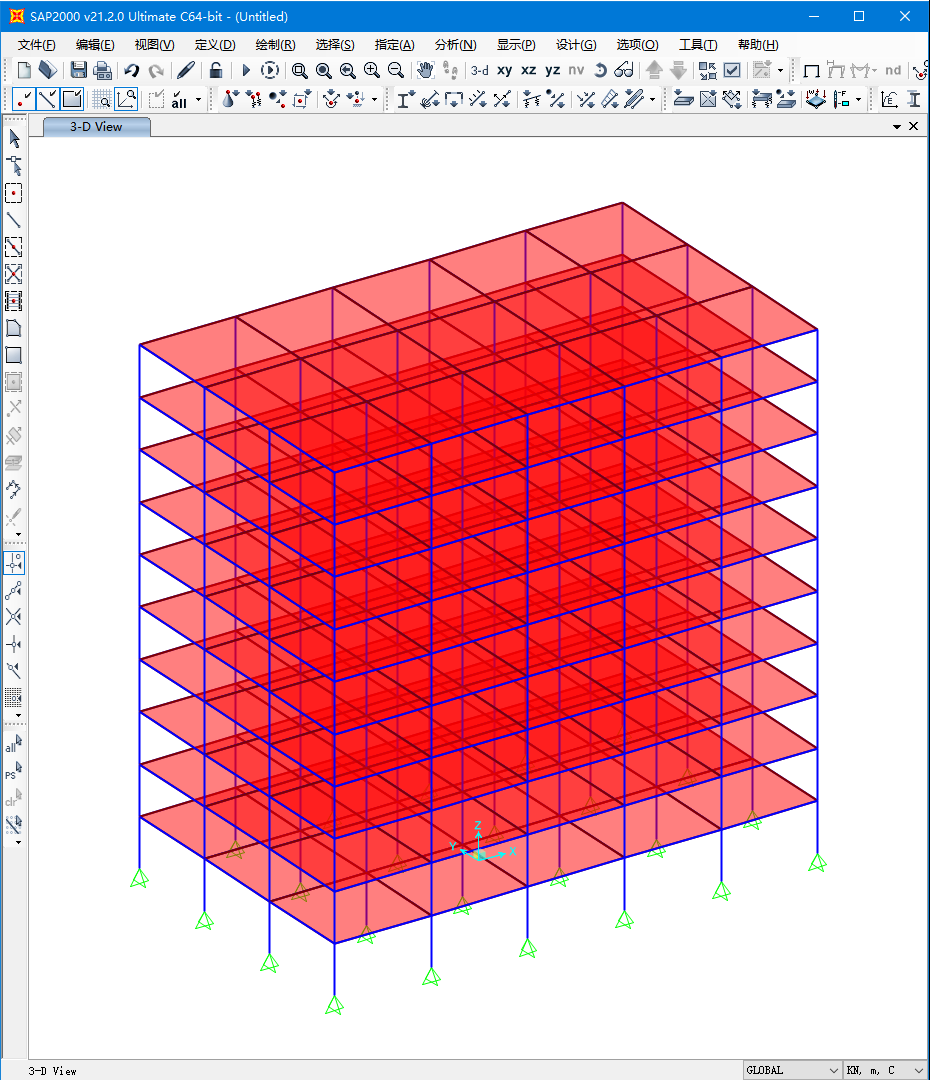

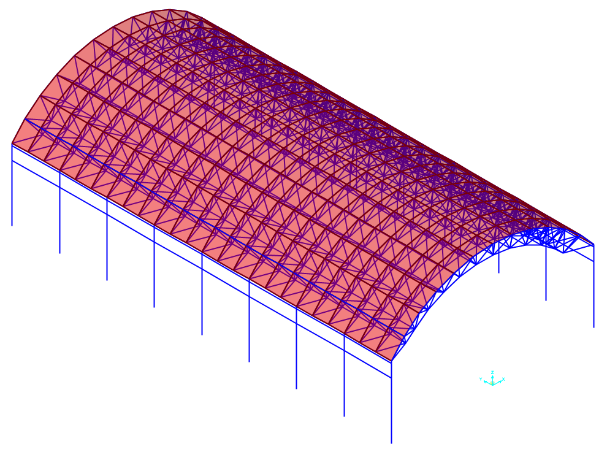

自動蒙皮
利用【自動蒙皮】工具，用戶可基于桿件的空間布置自動添加面對象，同時統一各個面對象的局部3軸，以便后續添加風荷載或活荷載。此外，該工具還可以自動調整工字鋼或方鋼管的局部軸，保證截面主軸沿蒙皮的法線方向。

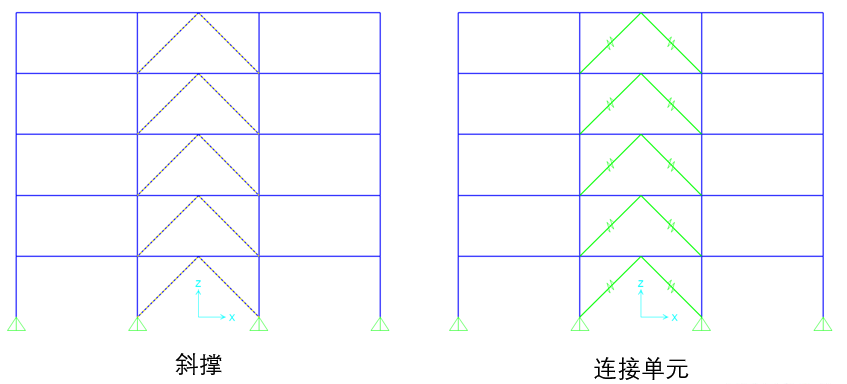

快速連接單元
利用【快速連接單元】工具，用戶可將框架對象快速轉換為兩點連接單元并指定相應的連接屬性。

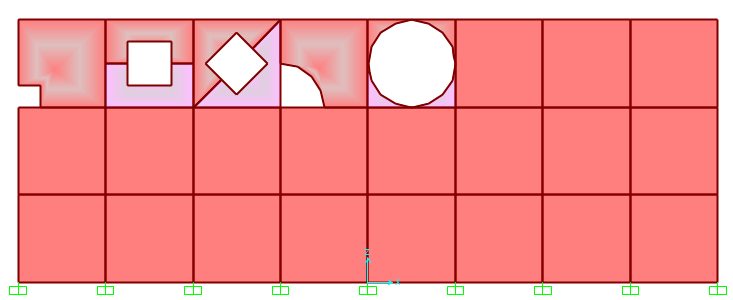

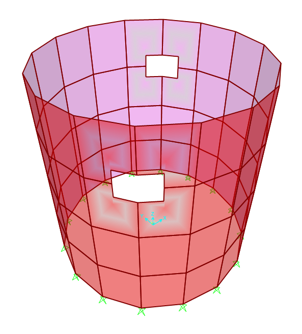

快速面開洞
利用【快速面開洞】工具，用戶可對平面、立面、斜面或曲面進行快速開洞，洞口形狀可為矩形或圓形。該工具的開洞功能分為單面開洞和整體開洞兩種方式，單面開洞針對單個面對象開洞，整體開洞可同時對多個面對象開洞。

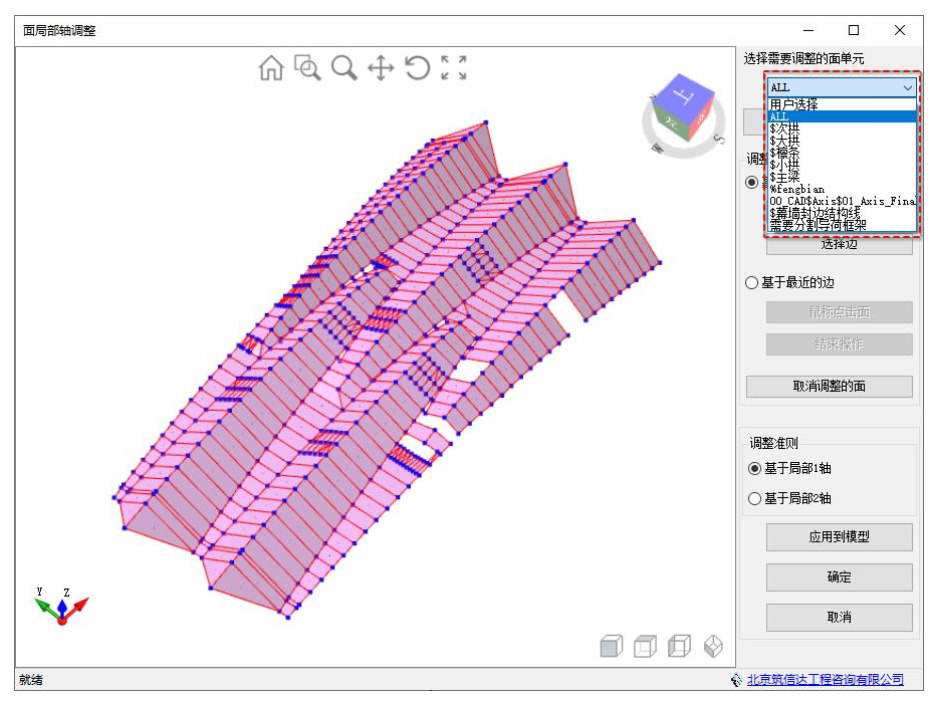

面局部軸調整
利用【面局部軸調整】工具，用戶可以在 SAP2000 中文版中，快速調整面局部軸的方式，使其垂直于周邊指定的框架，進而達到荷載沿著指定方向傳遞的目的。

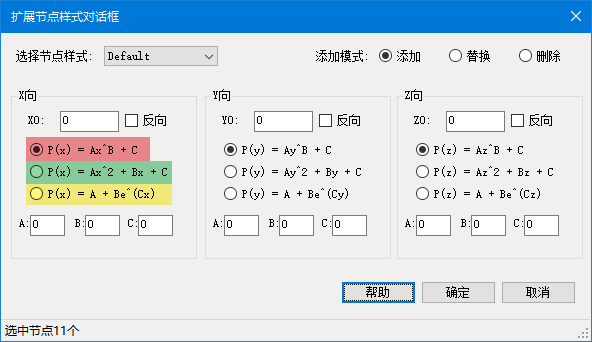

擴展節點樣式
利用【擴展節點樣式】工具，用戶可在SAP2000中文版中定義非線性的節點樣式值，包括二次函數、冪函數和指數函數。該工具可用于定義面荷載、溫度場或殼截面厚度在空間的復雜分布形式。
表面壓力荷載
利用【表面壓力荷載】工具，用戶可在SAP2000中文版中對殼單元的頂面、底面或側面直接指定非線性分布的表面壓力荷載，包括二次函數、冪函數和指數函數三種形式。

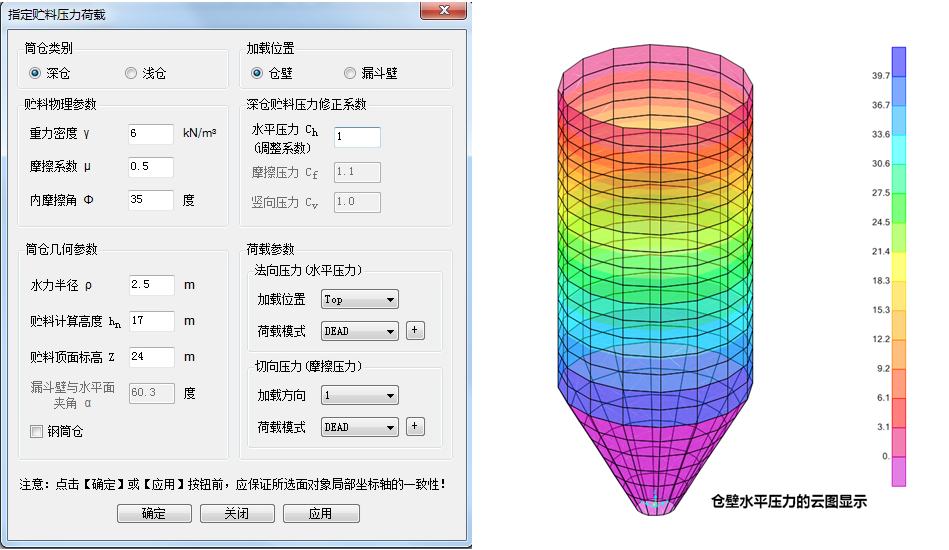

貯料壓力荷載
利用【貯料壓力荷載】工具，用戶可根據《鋼筋混凝土筒倉設計規范GB 50077-2003》和《鋼筒倉技術規范GB 50884-2013》對鋼筋混凝土筒倉及鋼筒倉施加貯料壓力荷載?；谕矀}類別（深倉或淺倉）、加載位置（倉壁或漏斗壁）以及各種物理參數和幾何參數，該工具可自動計算和指定對應的節點樣式、表面壓力荷載或均布面荷載。

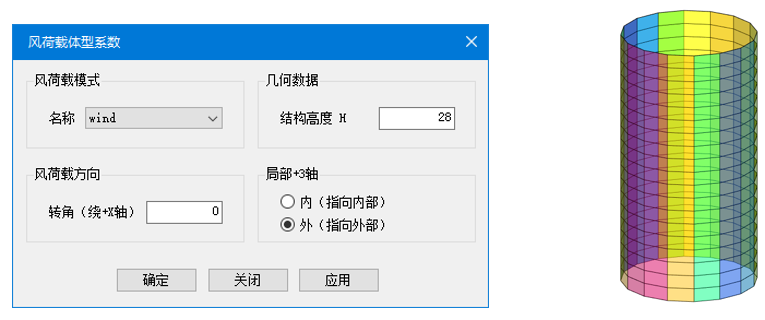

圓截面構筑物風荷載體型系數
利用【圓截面構筑物風荷載體型系數】工具，用戶可根據《建筑結構荷載規范 GB 50009-2012》表8.3.1第37項對煙囪、塔桅或筒倉等圓截面構筑物指定風荷載體型系數，便于后續基于面對象施加風荷載。

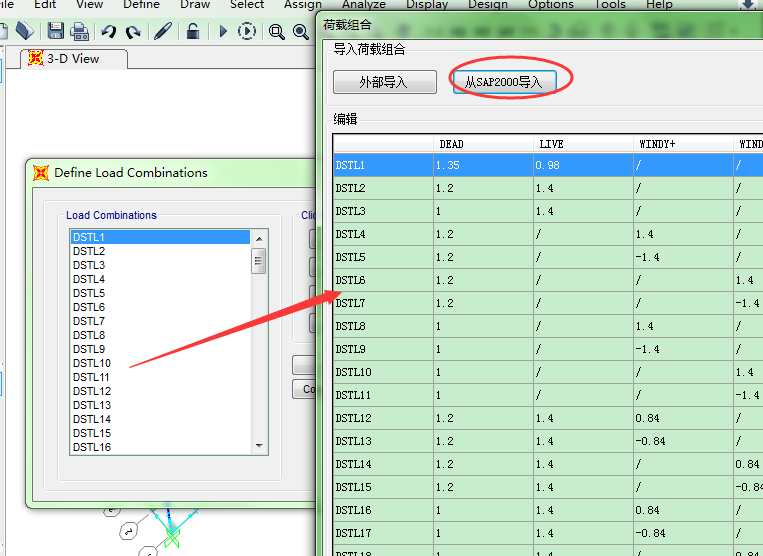

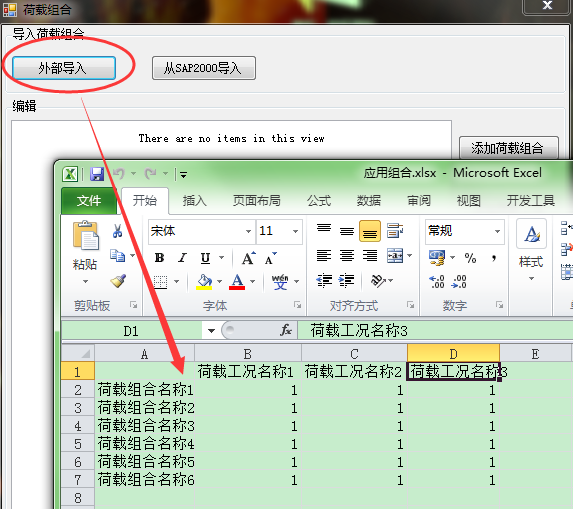

荷載組合
利用【荷載組合】工具，用戶可采用導入外部Excel表格的形式快速定義荷載組合，也可將SAP2000中文版自動生成的荷載組合導出并適當增減或修改后重新導入SAP2000中文版。

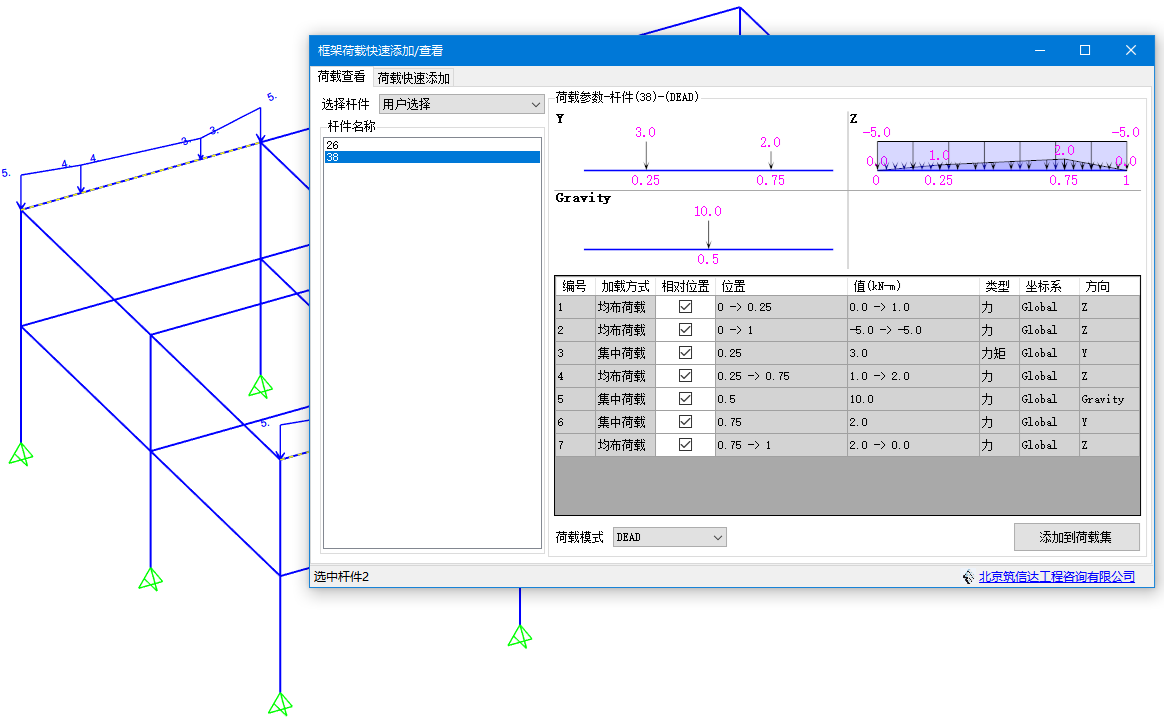

框架荷載
利用【框架荷載】工具，用戶可采用荷載集的形式，在 SAP2000 中文版中對單個或多個框架對象快速添加、復制、刪除或查看任意位置的集中荷載和均布荷載。

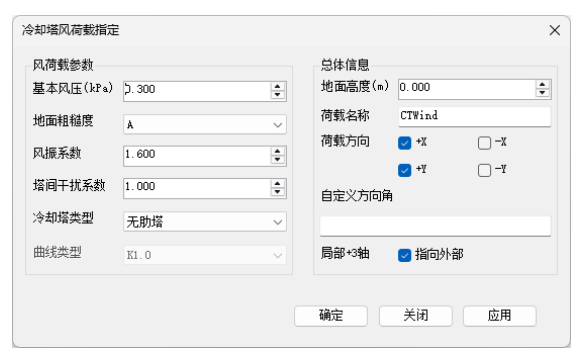

冷卻塔風荷載
利用【冷卻塔風荷載】工具，用戶只需輸入基本風壓、地面粗糙度、冷卻塔類型以及風荷載方向等參數，程序?qū)⒏鶕?jù)《工業循環水冷卻設計規范 GB/T 50102-2014》第 3.5 節要求自動計算并施加冷卻塔風荷載。

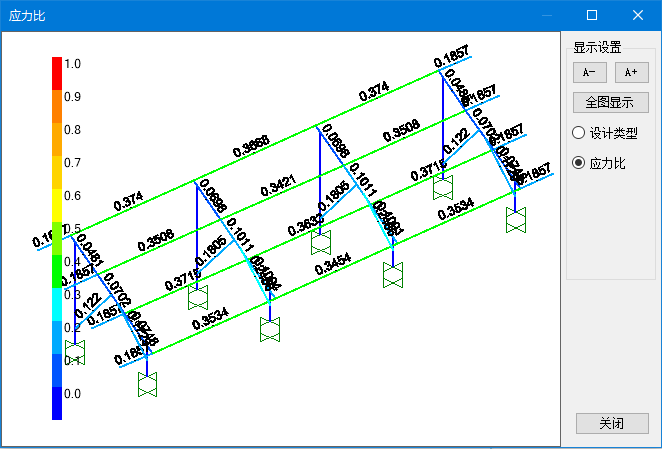

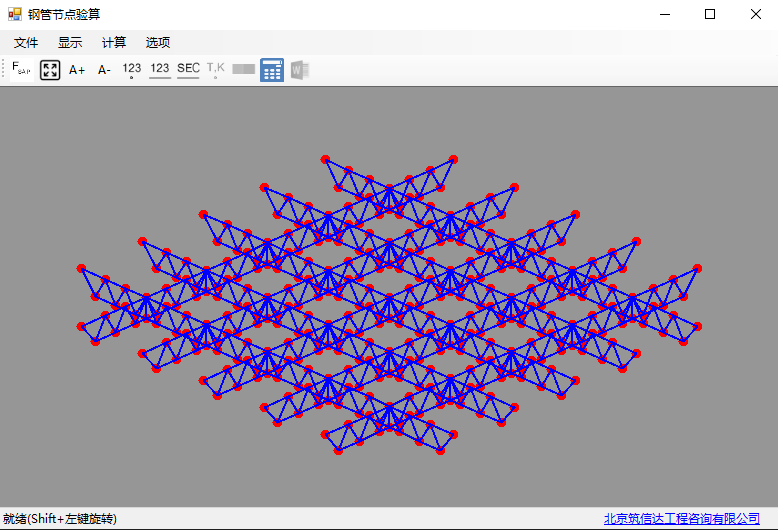

鋼管節點驗算
利用【鋼管節點驗算】工具，用戶可根據《鋼結構設計規范GB 50017-2017》第13章規定，對鋼管桁架、拱架、塔架等結構中的鋼管節點進行承載力校核。該工具既可采用圖形方式顯示承載比，也可輸出數據表格供后續二次應用。

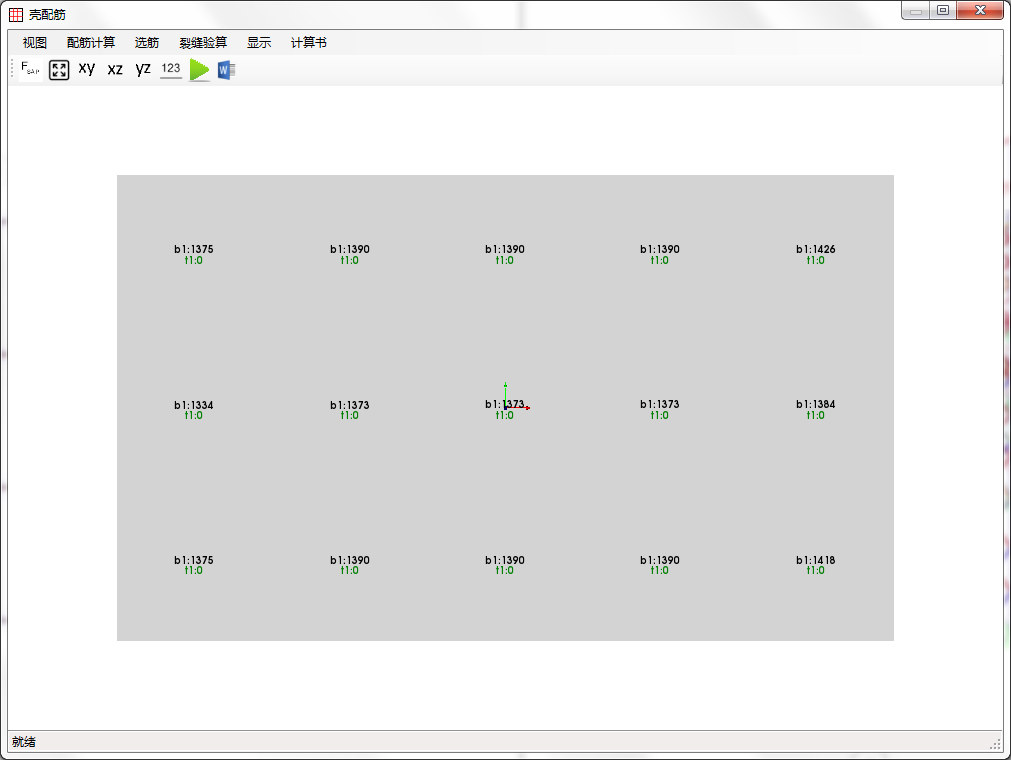

殼配筋設計
利用【殼配筋設計】工具，用戶可針對SAP2000中文版中的殼單元應用以下四種配筋計算方法：三明治模型配筋計算，拉彎/壓彎配筋計算，軸力-彎矩解耦配筋計算，抗彎配筋計算。除此之外，該工具也可以完成殼單元的面外抗剪校核、抗震設計以及裂縫控制驗算。

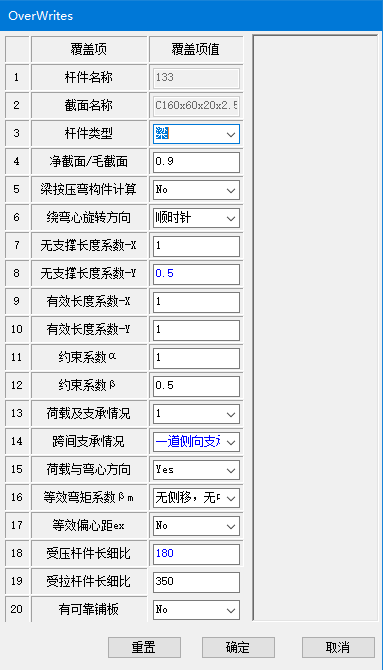

冷彎薄壁型鋼結構設計
利用【冷彎薄壁型鋼結構設計】工具，用戶可在SAP2000中文版中定義冷彎薄壁型鋼截面，同時根據《冷彎薄壁型鋼結構技術規范 GB 50018-2002》進行冷彎薄壁型鋼結構設計，包括強度校核和穩定性校核。除此之外，用戶也可以采用類似鋼結構設計的形式查看設計細節、修改設計覆蓋項以及輸出Word版計算書。
鋼結構防火設計
【鋼結構防火設計】工具基于《建筑鋼結構防火技術規范 GB 51249-2017》制定，可以自動計算鋼構件溫度并據此施加溫度荷載、調整鋼材的彈性模量和屈服強度，最后調整構件穩定系數，完成鋼結構防火設計。

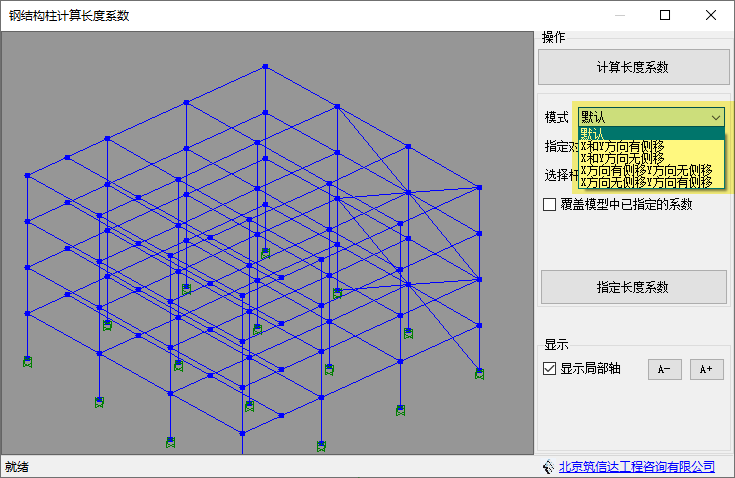

鋼柱計算長度系數
利用【鋼柱計算長度系數】工具，用戶可以在 SAP2000 中文版中，對結構的兩個方向分別指定有側移或無側移體系，自動修正構件在不同方向上的有效長度系數。

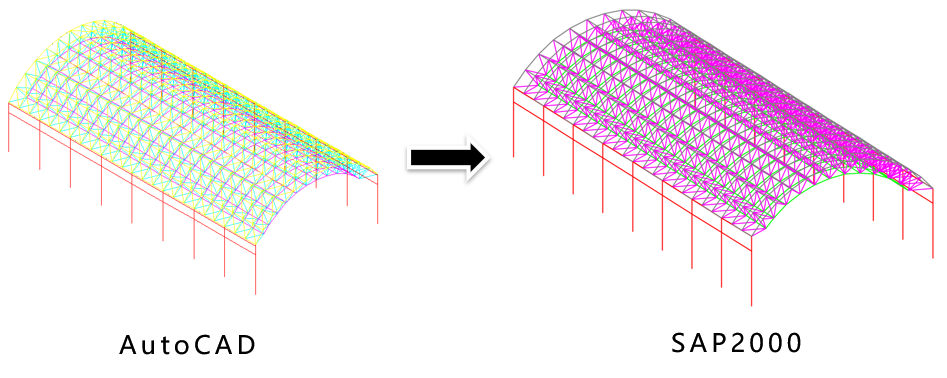

DXF模型導入
利用【DXF模型導入】工具，用戶可一次性導入DXF文件中多個圖層包含的幾何元素，同時自動為不同圖層中的幾何對象定義以圖層名稱命名的對象組，便于用戶后續快速選擇對象、指定構件屬性以及施加荷載。

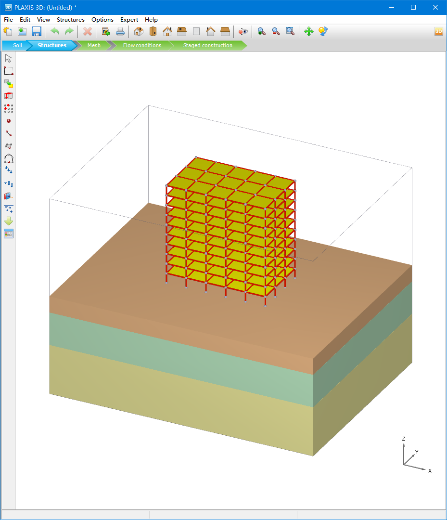

導出PLAXIS模型
利用【導出PLAXIS模型】工具，用戶可將在SAP2000中文版中創建的上部結構模型導出為PLAXIS命令流文件，后續即可在PLAXIS中創建地基與結構的一體化模型，考慮二者相互作用并完成整體分析。

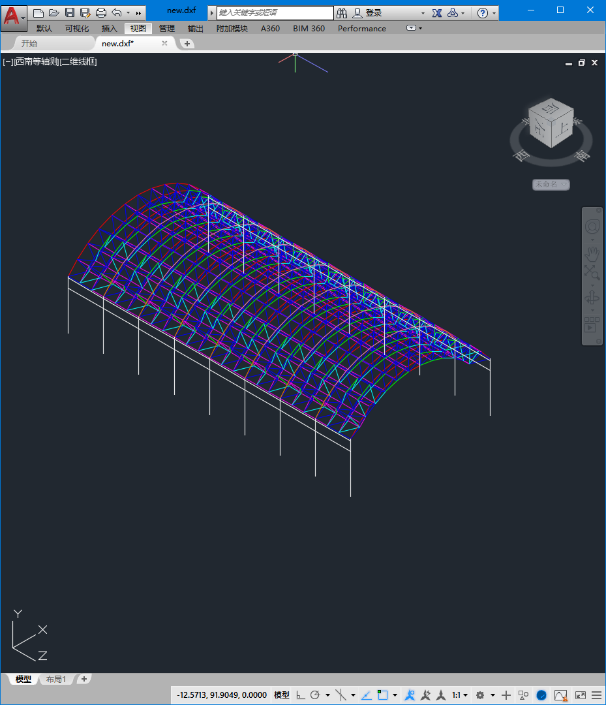

DXF模型導出
利用【DXF模型導出】工具，用戶可將SAP2000中文版中的節點、框架對象或連接單元導出為DXF文件。該工具可自動識別框架對象的截面名稱并以此定義同名圖層，以便在AutoCAD中對比建筑圖或施工圖。
大指標統計
利用【大指標統計】工具，用戶可根據《高層建筑混凝土結構技術規程 JCJ 3-2010》和《建筑抗震設計規范GB 50011-2010》的要求，輸出樓層質量、樓層剛度、剪重比、剛重比、位移比、樓層力以及傾覆力矩等整體性控制指標并生成Word版計算書。

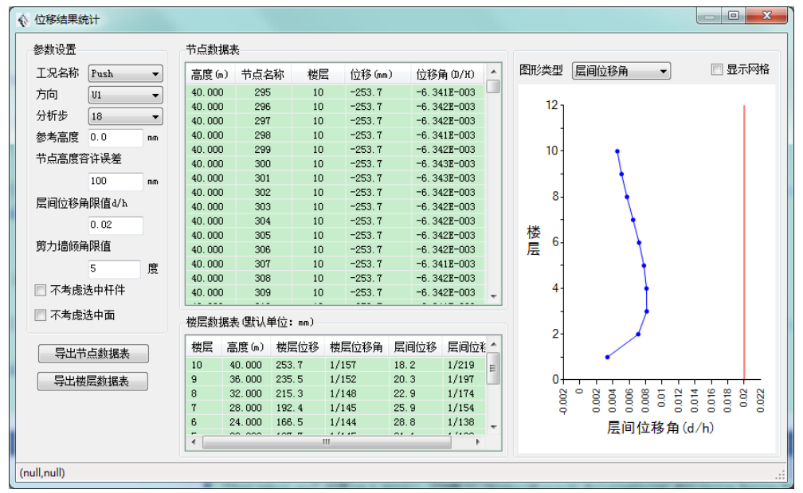

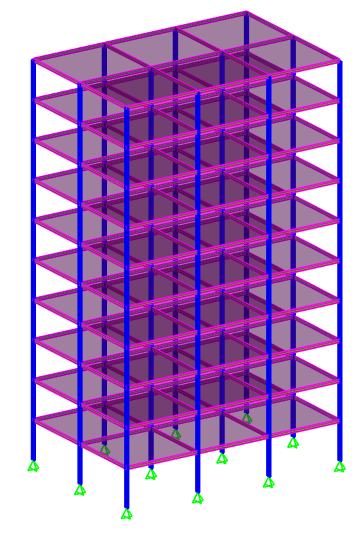

位移結果統計
利用【位移結果統計】工具，用戶可查詢樓層位移、層間位移以及層間位移角等統計數據，也可采用圖形方式形象直觀地顯示位移曲線及其限值。

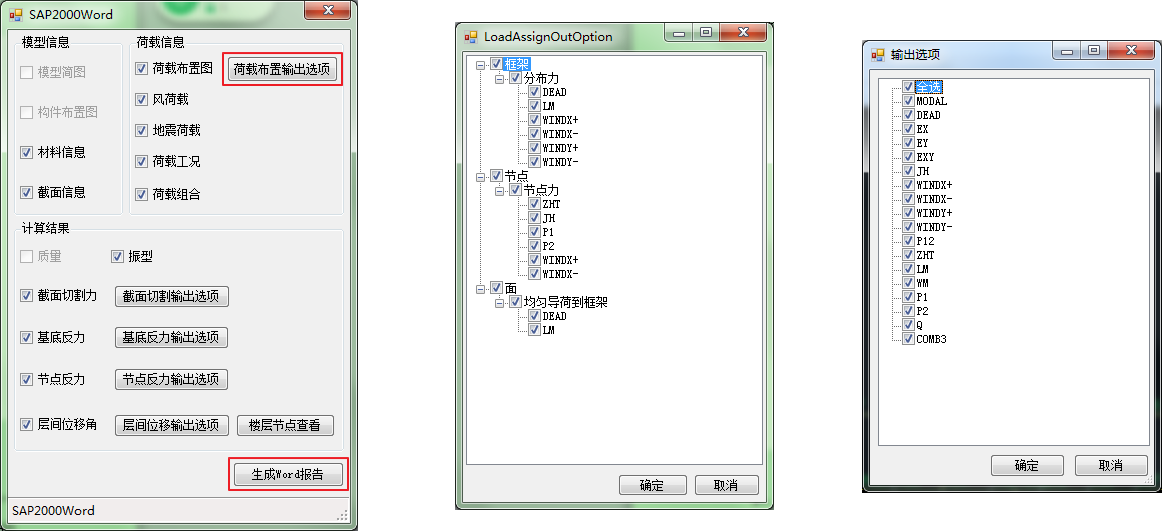

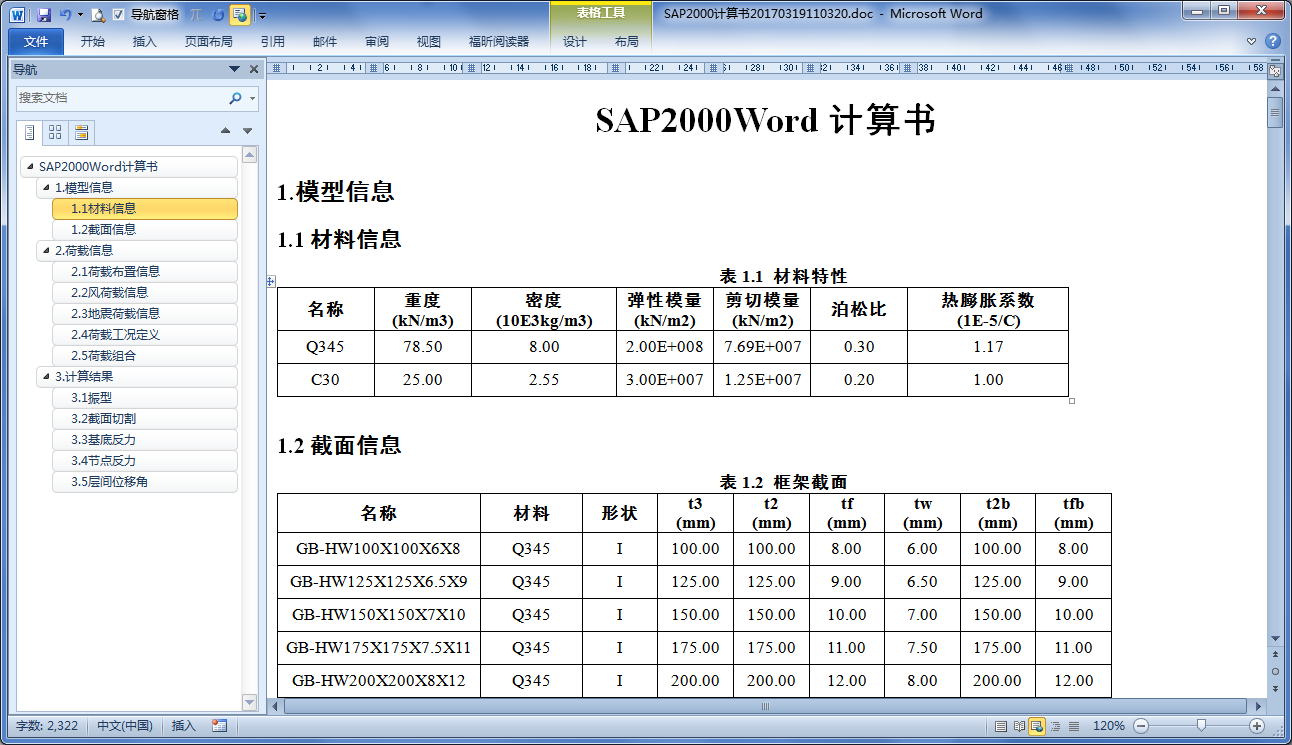

SAP2000 計算書
利用【SAP2000 計算書】工具，用戶可一鍵生成包括模型信息、荷載信息以及部分計算結果的Word版計算報告，以供后續提取或核查數據。

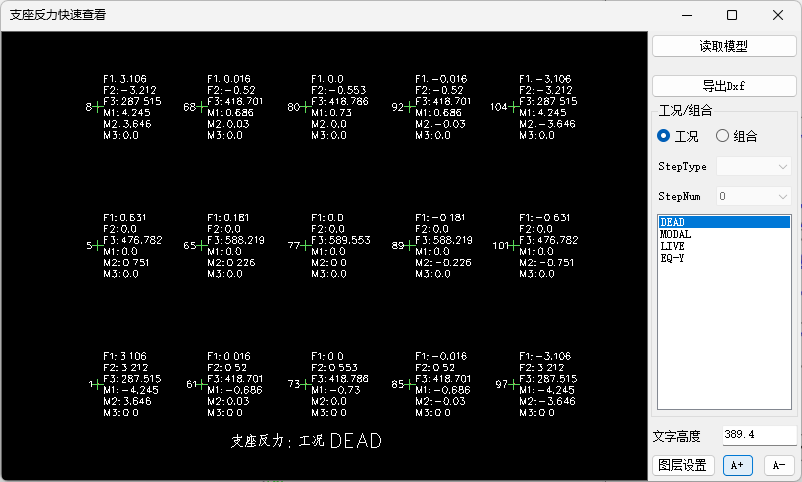

支座節點反力
利用【支座節點反力】工具，用戶可以在 SAP2000 中文版中，讀取和顯示任意荷載工況或荷載組合下的支座節點反力，也可以導出為 DXF 文件供后續下部結構的分析與設計。
