CiSApps新增功能

•       最新推出的筑信達工具箱CiSApps v26 適配SAP2000v26、v25兩個SAP2000中文版版本。本次更新修復了上一個版本中“冷彎設計”、“殼配筋”等模塊的bug，更新和升級了4個模塊。

•       ♦  新增兩個模塊：【面局部軸調整】、【冷卻塔風荷載指定】。
•       ♦  升級兩個模塊：【自動蒙皮】、【模型導出DXf】

•       更新的功能如下——

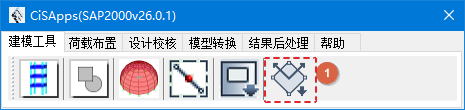

        面局部軸調整

•       在空間結構設計中，常常需要將面上荷載傳遞給周邊指定的框架。在使用SAP2000中文版進行建模時，單向?qū)Ш傻拿婧奢d默認沿著局部1軸傳遞。為了實現荷載沿指定方向傳遞，需要調整面局部軸。借助【面局部軸調整】工具，可以快速調整面局部軸垂直周邊指定的框架，達到荷載沿著指定方向傳遞的目地。

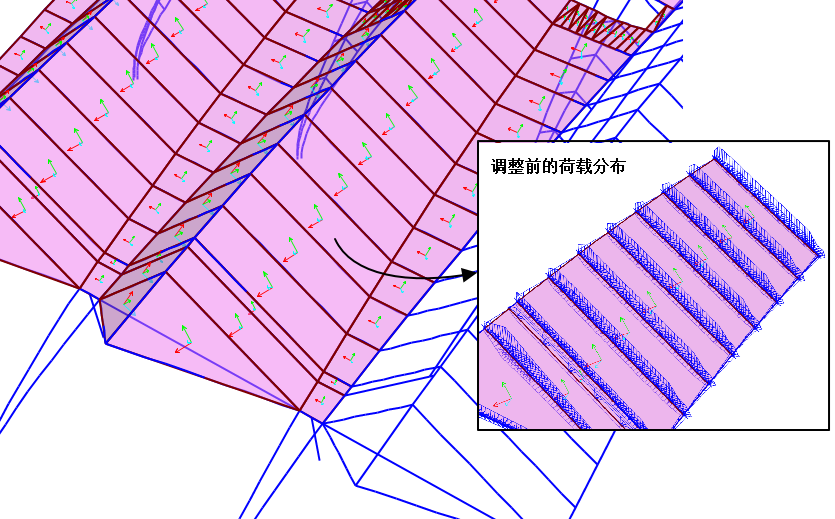

調整前

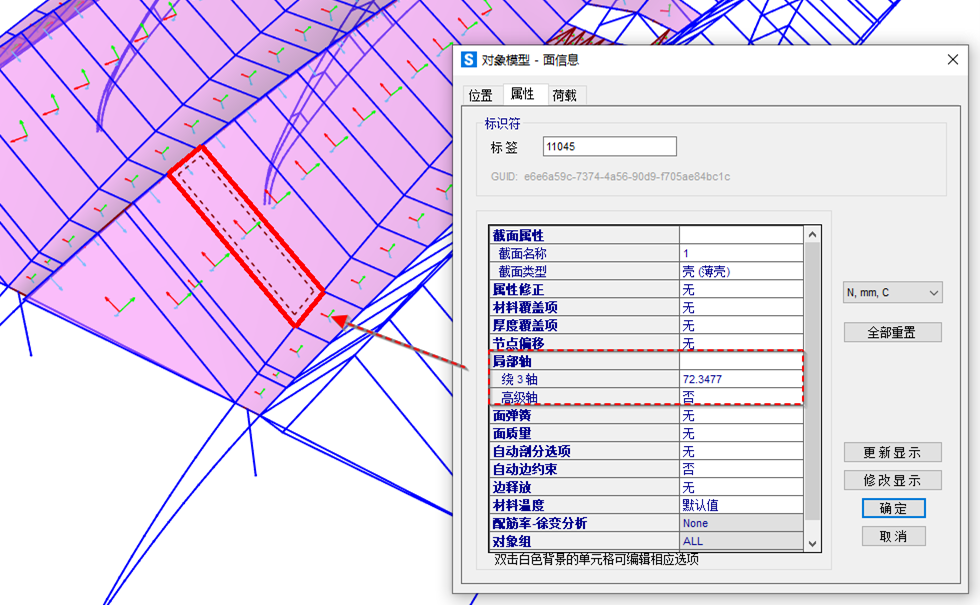

調整后局部軸

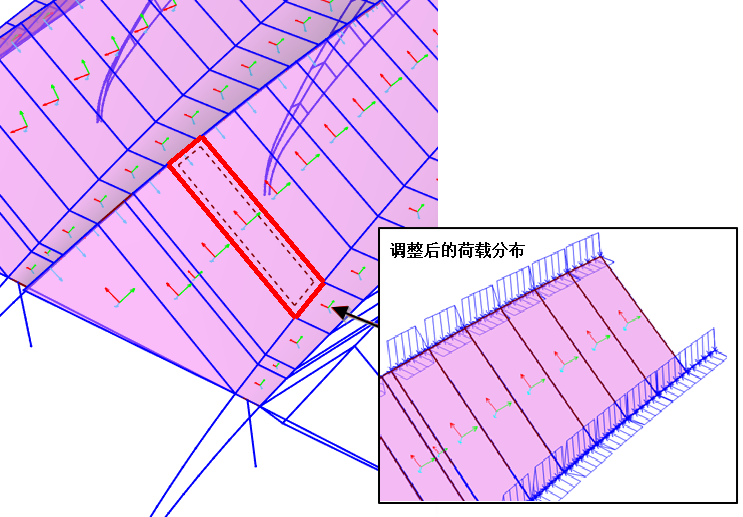

調整后的荷載分布

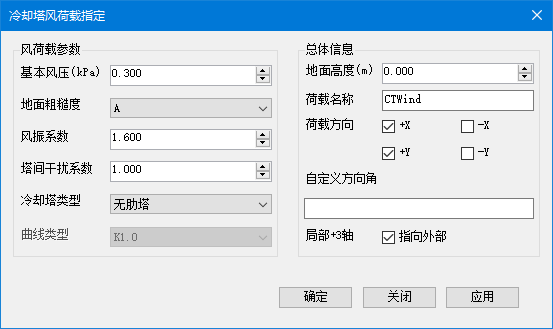

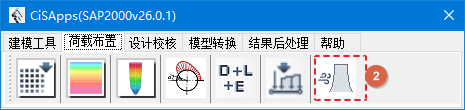

        冷卻塔風荷載指定

•       冷卻塔風荷載與結構高度、冷卻塔類型、地面粗糙度、風荷載的角度等相關，采用常規方式施加冷卻塔風荷載不僅工作量大、繁瑣，且容易出錯，難以檢查和修改。該工具依據規范 《工業循環水冷卻設計規范》（GB/T 50102 - 2014）3.5 節要求對冷卻塔殼體施加風荷載。

•       用戶只需要指定“風荷載參數”和“總體信息”。指定完畢后，程序會讀取每一個殼體的節點信息、計算出殼體的平均角度、平均高度等參數，依據公式：w(z,θ)=βC_g C_p (θ) μ_z w_0（GBT50102-2014 3.5.3）計算出作用在塔外表面上的等效風荷載標準值，自動完成風荷載的施加。

        自動蒙皮

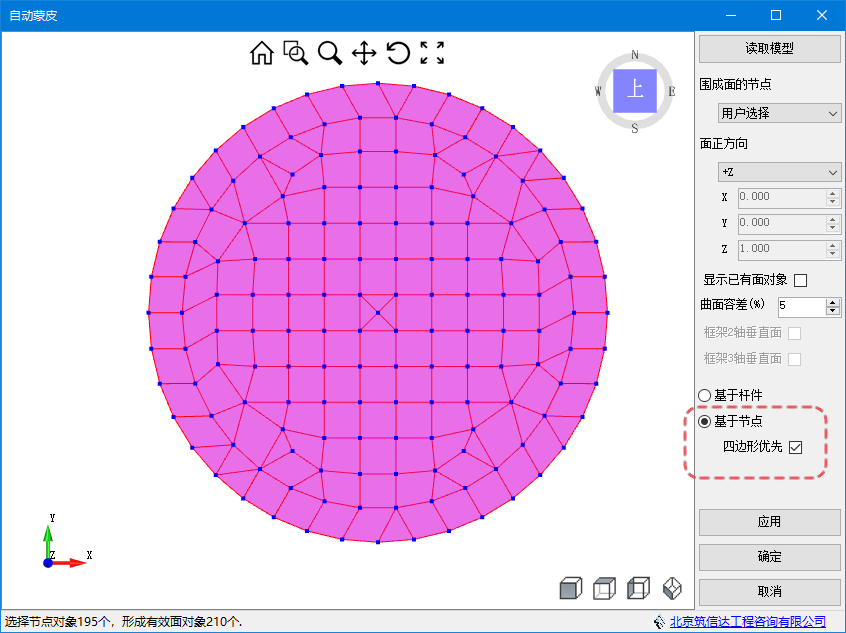

•       自動蒙皮功能在原有“基于桿件的自動蒙皮”基礎上，新增了“基于平面節點的自動蒙皮”功能。

•       在SAP2000中文版中選擇一系列節點后，程序?qū)⑼ㄟ^幾何算法計算圍成的三角形面單元。勾選“四邊形優先”選項后，程序?qū)?yōu)先生成四邊形面對象。

SAP2000中文版中節點

自動進行蒙皮生成面

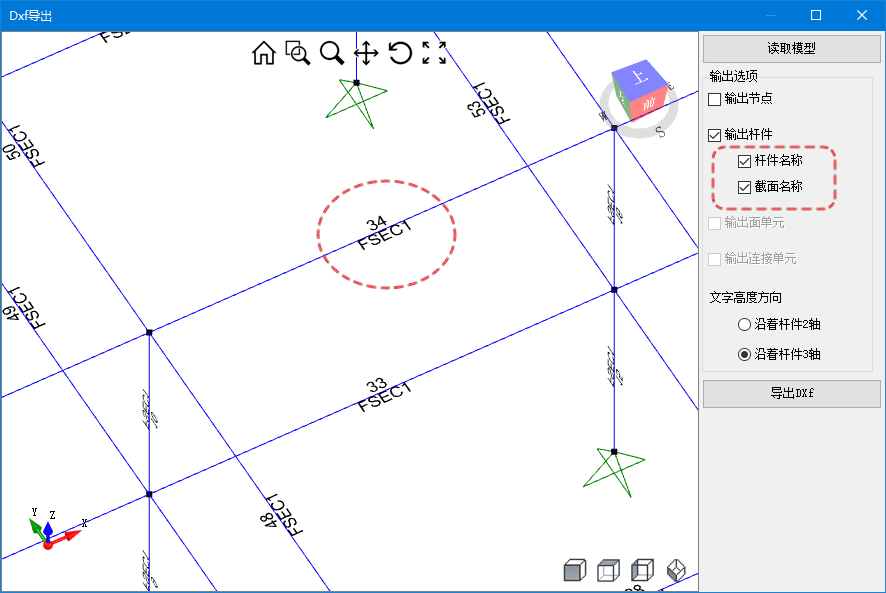

        模型導出DXf

•       模型導出Dxf功能，新增輸出“桿件截面”和“桿件名稱”選項，方便工程師能夠在CAD中快速查看桿件的屬性信息。

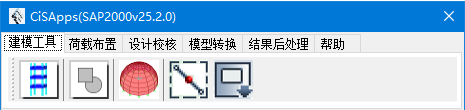

•       最新推出的筑信達工具箱CiSApps 25 共包含23個插件，分為“建模工具”、“荷載布置”、“設計校核”、“模型轉換和結果后處理”五大類。早期的插件【結果后處理】更名為【大指標統計】，位于“結果后處理”分類中。此外，刪除一個插件：【距離查詢】，升級兩個插件：【鋼結構防火設計】、【SAP2000中文版計算書】，新增三個插件：【框架荷載】、【鋼柱計算長度系數】和【支座節點反力】。

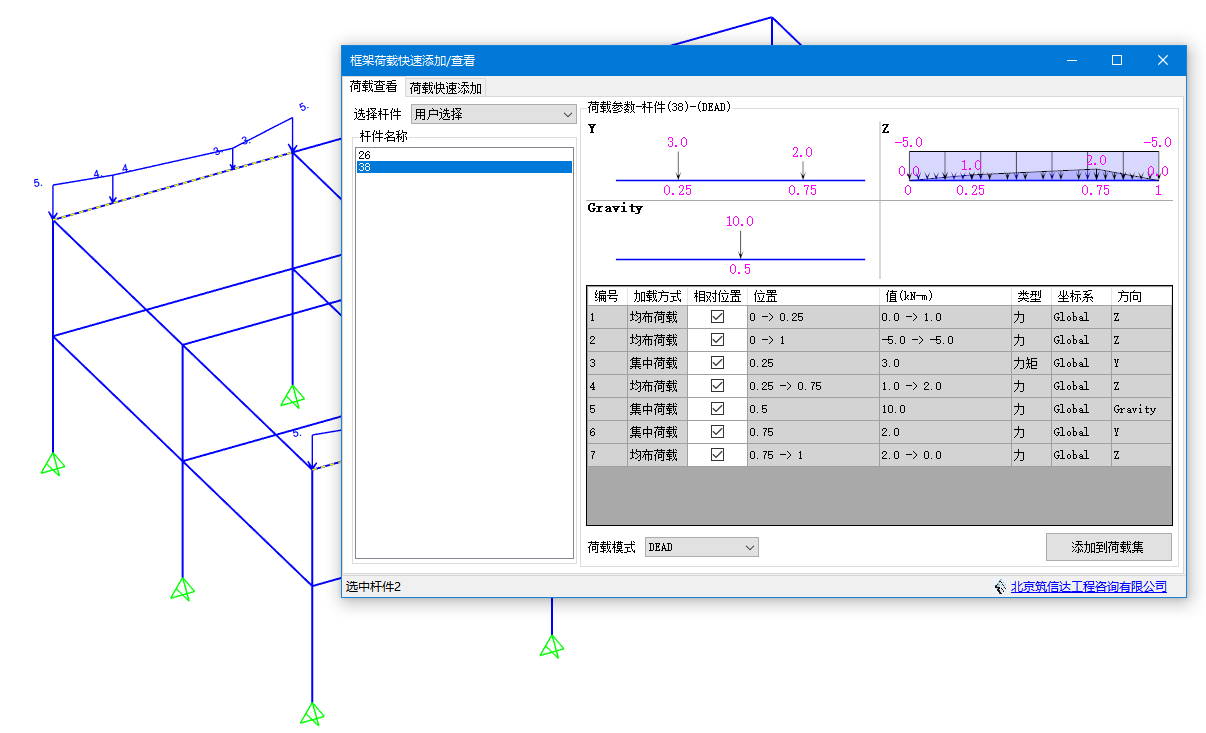

 ♦       框架荷載的快速添加與查看

•  ♦  在工業建筑的結構分析與設計中，工程師通常需要對梁施加多個位置、多種類型甚至多個方向的集中荷載和分布荷載，但SAP2000中文版的操作過于繁瑣耗時。
•  ♦  新增的筑信達工具箱插件【框架荷載】采用荷載集的形式，可以對單個或多個框架對象快速添加、復制、刪除或查看任意位置的集中荷載和均布荷載。

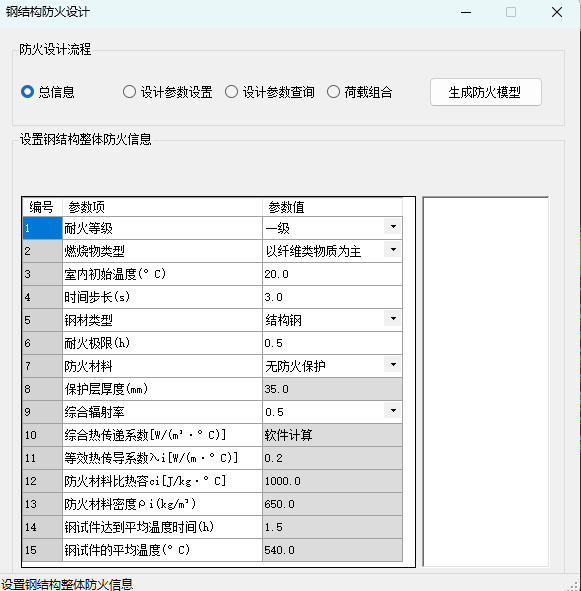

 ♦       鋼結構防火設計

•  ♦  最新版本的鋼結構防火設計插件采用簡潔緊湊的用戶界面和邏輯嚴謹?shù)脑O(shè)計流程，新增結構總信息、構件設計參數的設置與查詢功能，幫助用戶更快速精準地生成防火模型。
•  ♦  鋼結構防火設計插件基于《建筑鋼結構防火技術規范GB 51249-2017》制定，可以自動計算鋼構件溫度并據此施加溫度荷載、調整鋼材的彈性模量和屈服強度，最后調整構件穩定系數φ和φb，完成鋼結構防火設計。

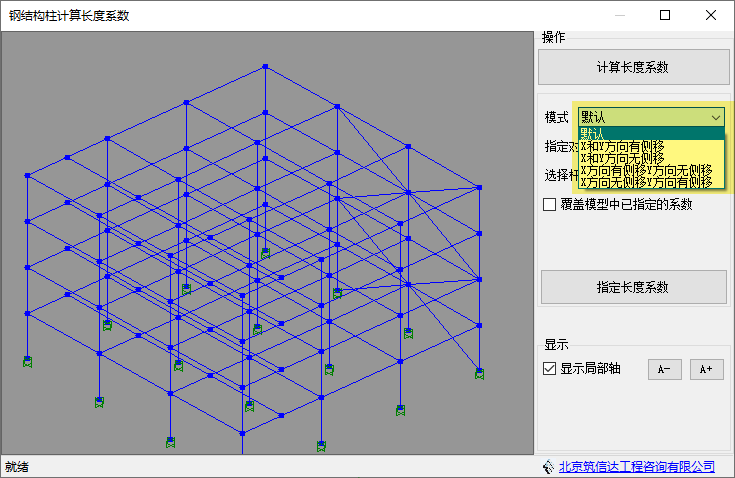

 ♦       鋼柱計算長度系數

•  ♦  新增的筑信達工具箱插件【鋼柱計算長度系數】主要應用于“一個方向有側移，另一個方向無側移”的工業建筑鋼結構設計。
•  ♦  該插件通過后臺預提取SAP2000中文版按有側移體系和無側移體系計算的有效長度系數，根據用戶需要分別對兩個方向指定有側移或無側移體系，自動修正構件在不同方向上的有效長度系數。

 ♦       SAP2000中文版計算書

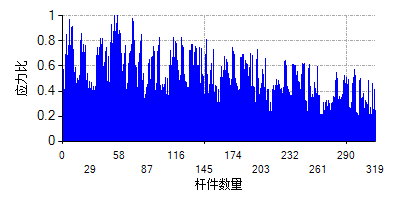

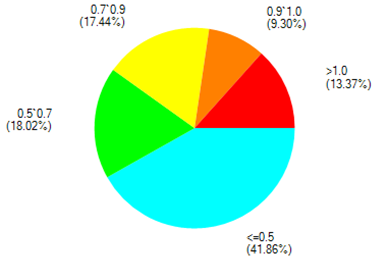

•  ♦  筑信達工具箱插件【SAP2000中文版計算書】新增鋼結構設計結果的圖表顯示功能，包含桿件應力比分布圖、桿件應力比占比餅狀圖和鋼結構設計結果表格三部分。

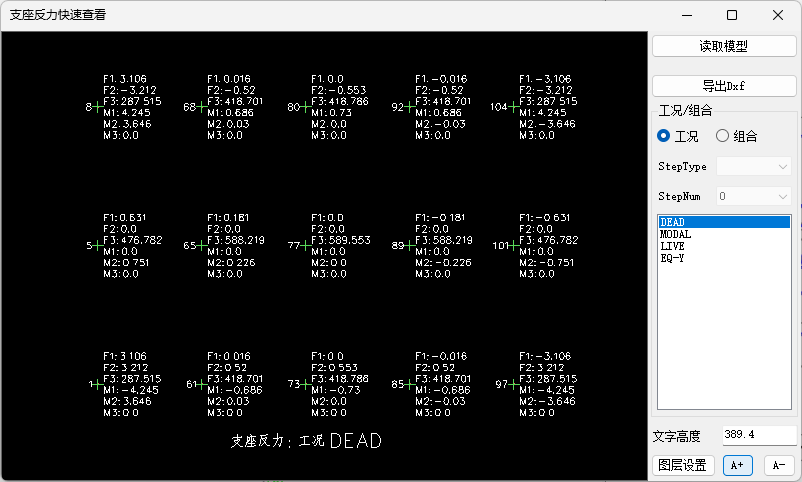

 ♦       支座節點反力的快速查看與DXF導出

•  ♦  新增的筑信達工具箱插件【支座節點反力】可以讀取和顯示任意荷載工況或荷載組合下的支座節點反力，也可以導出為DXF文件用于后續下部結構的分析與設計。

 ♦       一、 鋼管節點驗算工具

•  ♦  增加部分桿件讀取功能
•  ♦  增加Q355類型材料的判斷
•  ♦  修復空間KT形節點的判斷條件

 ♦       二、 冷彎薄壁型鋼工具箱

•  ♦  修復讀取桿件覆蓋項的功能
•  ♦  修改計算書中桿件截面尺寸顯示錯誤
•  ♦  修復槽鋼截面截面屬性的計算bug
•  ♦  修復穩定計算設計過程中顯示的應力比狀態
•  ♦  修復顯示應力圖顯示的應力比類型
•  ♦  修改顯示失效桿件的篩選
•  ♦  構件增加是否計算雙力距的覆蓋項

 ♦       三、 殼配筋

•  ♦  增加了殼局部軸的讀取
•  ♦  修改了旋轉角度的輸入值為角度
•  ♦  調整配筋結果的顯示

 ♦       四、 導出PLAXIS模型

•  ♦  增加對PLAXIS V22版本的支持

 ♦       五、 增加CiSApp對SAP2000V24版本的支持
 ♦       一、 問題修復

•  ♦  修復計算書輸出中的負溫度輸出
•  ♦  修荷載組合功能中的荷載組合讀取問題

 ♦       二、 冷彎插件

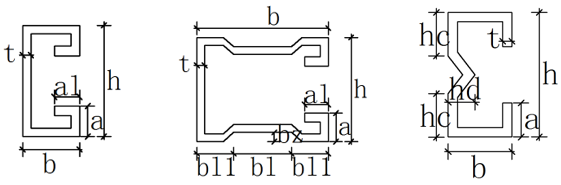

•  ♦  增加下圖所示3種截面的構件設計
•



•

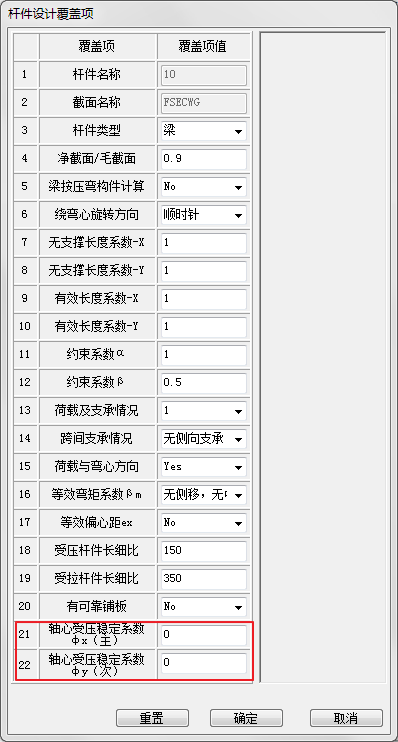

•  ♦  增加軸心受壓穩定系數覆蓋項
•
•  ♦  增加Q390、Q420、Q460級別材料類型
•

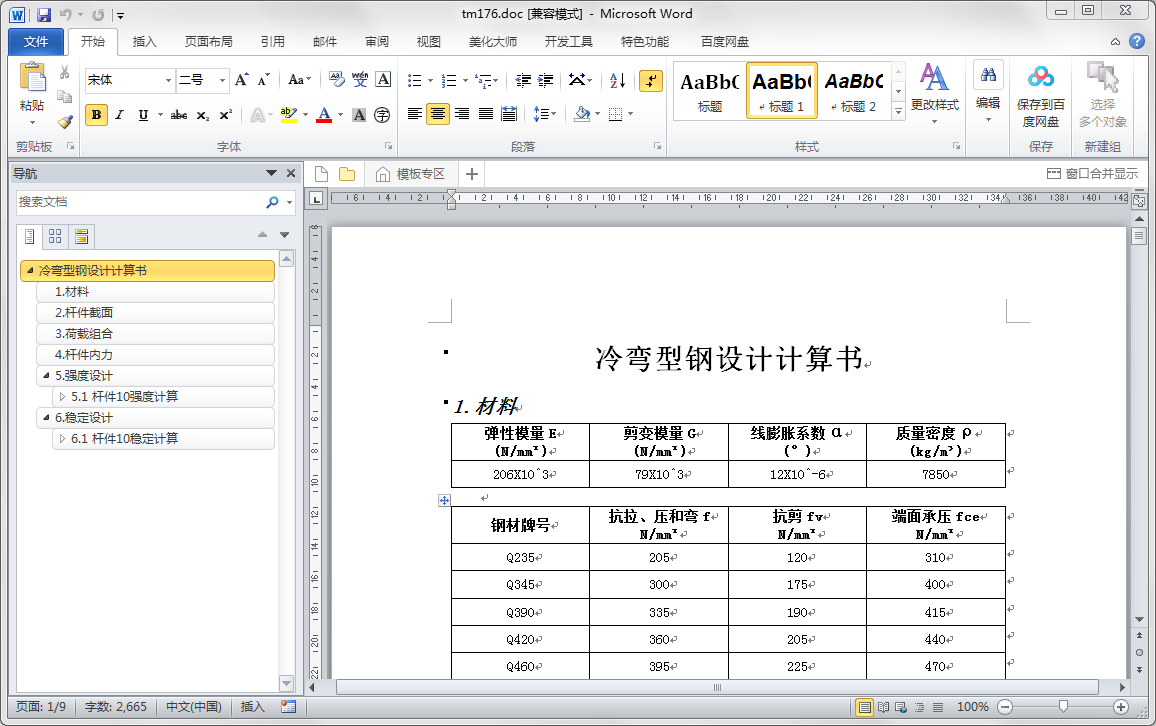

•  ♦  設計計算書中，截面按照尺寸顯示

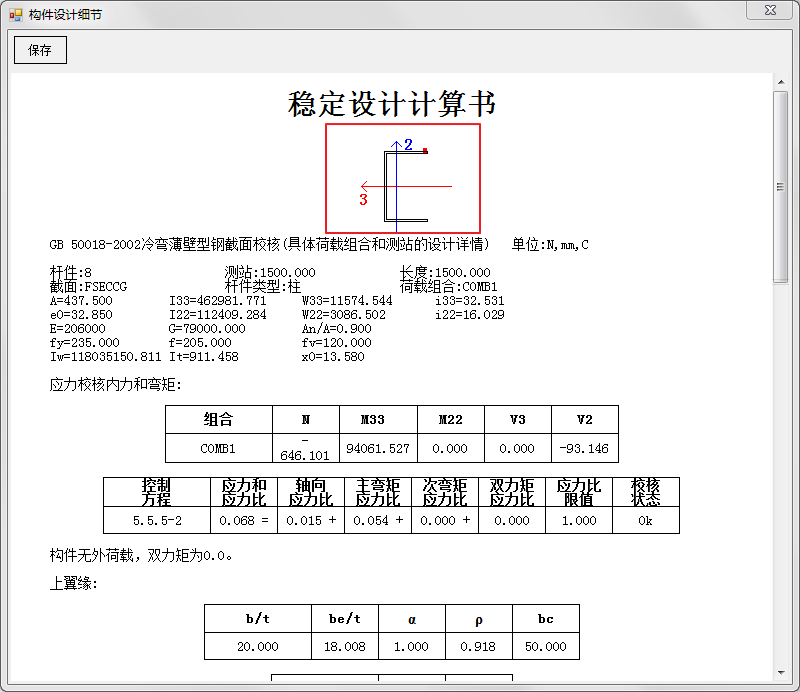

•  ♦  增加有效截面的顯示
•

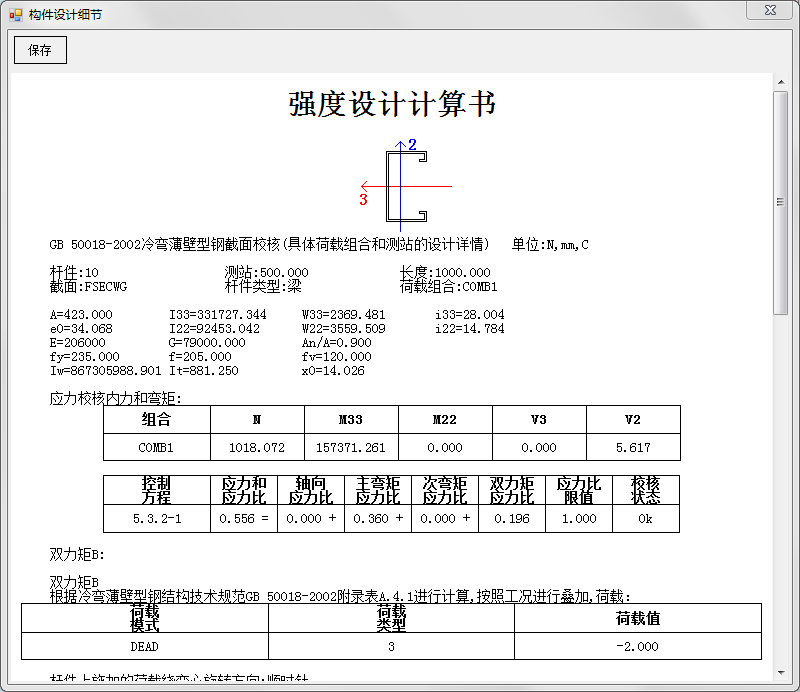

•  ♦  計算書輸出單位修改為N、mm
•

 ♦       一、 增加SAP2000V23版本的支持

 ♦       二、 改進鋼結構防火設計插件

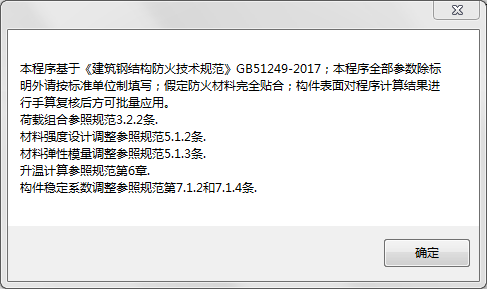

該插件基于《建筑鋼結構防火技術規范》GB51249-2017（后簡稱防火規范）制定，用戶可通過本插件自動完成下述操作：鋼構件溫度計算，添加荷載組合，調整鋼材彈性模量與鋼材屈服強度，自動調整設計相關參數（軸向穩定系數（φ）和整體穩定系數（φb）），并生成防火模型。用戶只需運行防火模型并進行設計即可完成鋼結構防火設計。

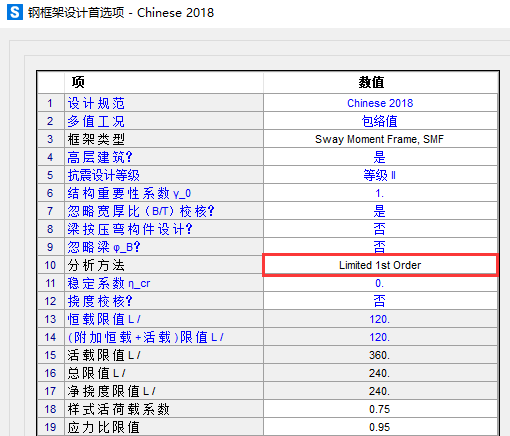

•  ♦  明確SAP2000中文版設計方法需為一階分析法
•

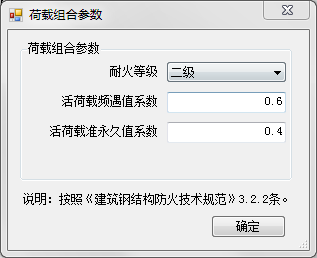

•  ♦  增加自動防火設計荷載組合，可設置是否添加荷載組合，荷載組合系數可編輯
•
•

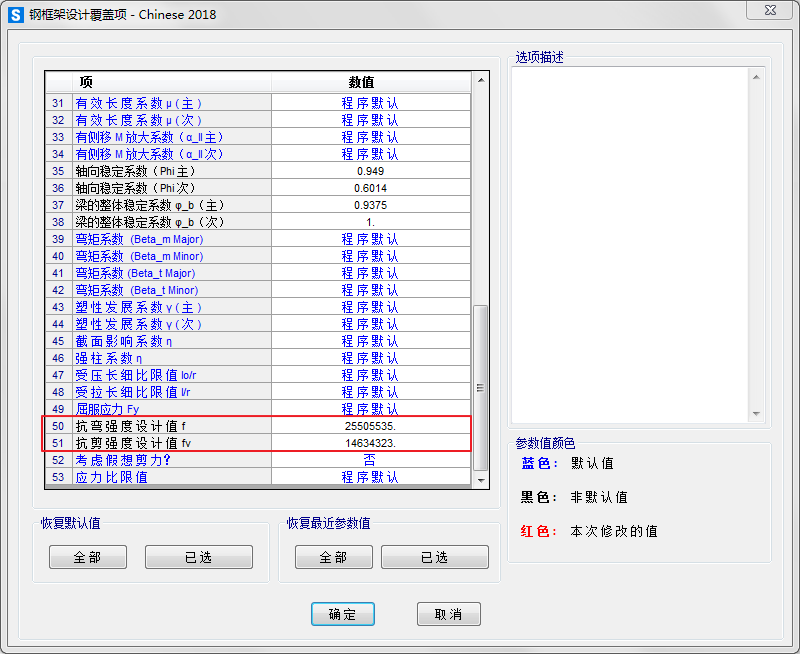

•  ♦  增加鋼構件高溫下設計參數調整

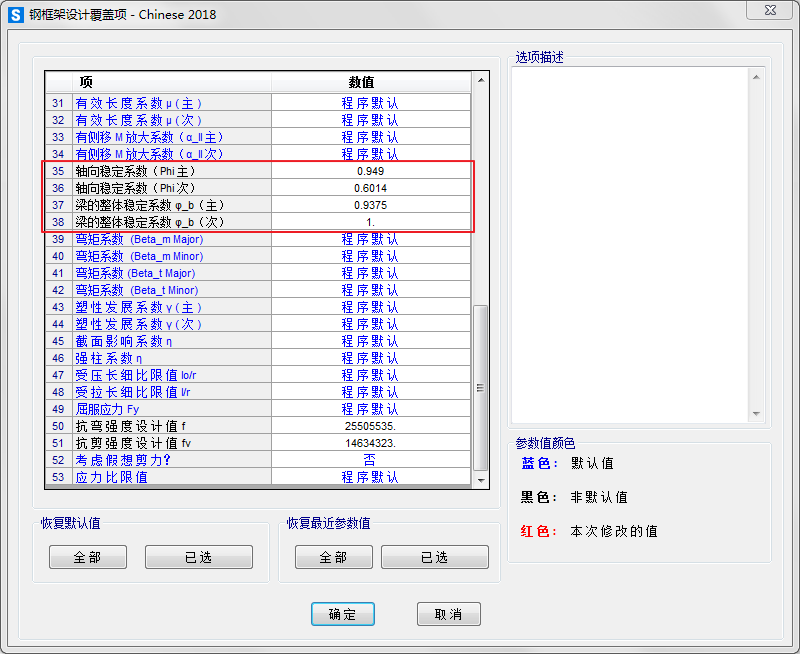

•       軸向穩定系數（φ）和整體穩定系數（φb）調整
•       設計強度調整
•  ♦  優化桿件調整信息顯示
•

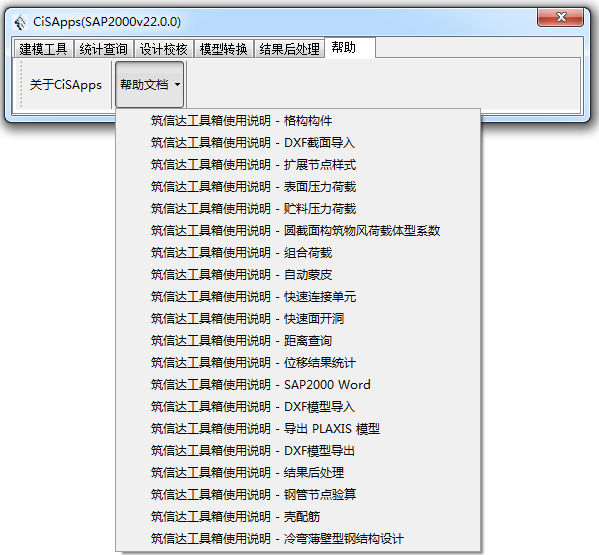

•  ♦  增加使用說明和幫助文檔
•
•  ♦  優化使用流程

        二、改進冷彎薄壁型鋼設計工具

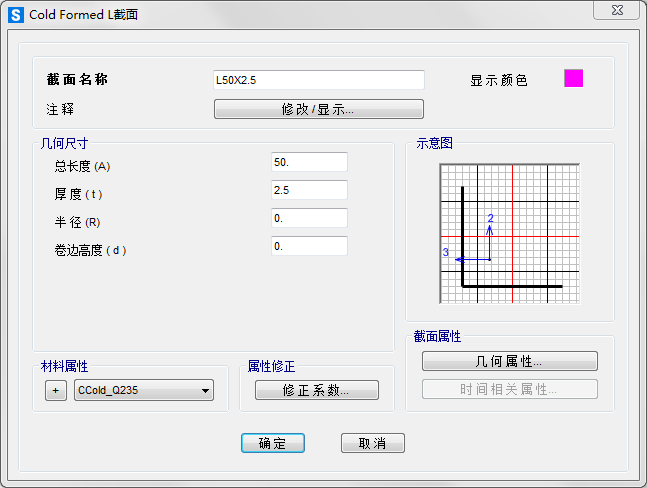

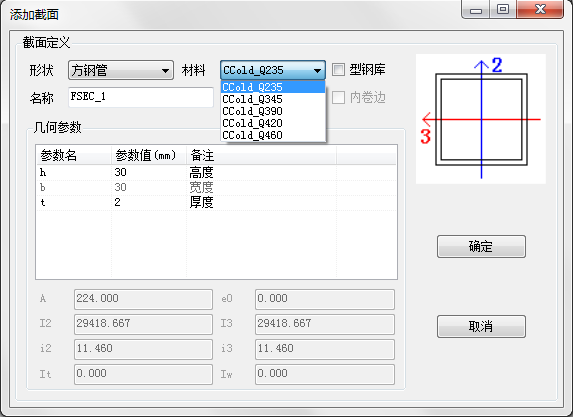

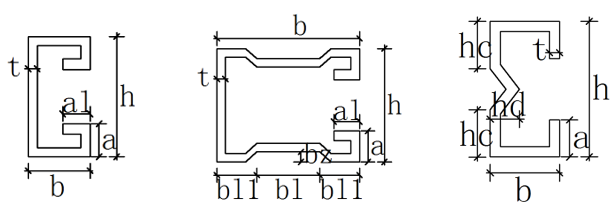

•  ♦  增加3種截面定義形式，如圖所示，在Sap2000軟件中按照SD截面定義
•
•  ♦  調整截面定義方式，方鋼管、角鋼（包括卷邊）、槽鋼（包括內卷邊和外卷邊）、Z形鋼（包括卷邊）、圓鋼管五種截面在SAP2000中文版軟件中按照冷彎截面進行定義
•

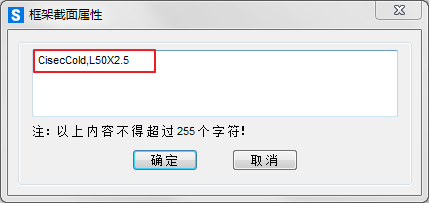

•  ♦  調整截面定義中注釋顯示的內容
•

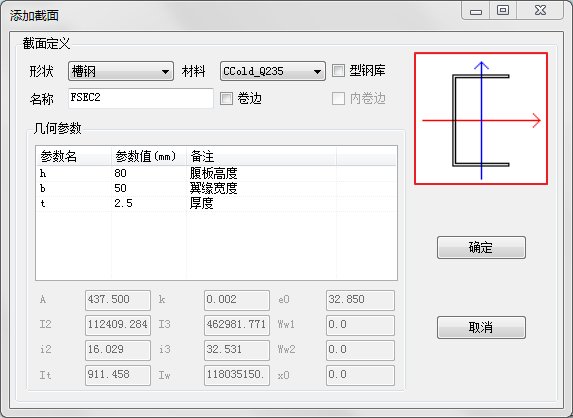

•  ♦  調整截面定義中截面圖形顯示方式，根據用戶輸入的數據實時更新圖形顯示
•

•  ♦  升級CiSApps工具箱支持新版SAP2000中文版 v22

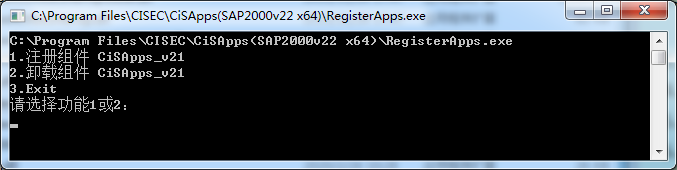

•  ♦  軟件安裝目錄下添加注冊工具(RegisterApps.exe),當SAP2000中文版工具中找不到插件時可以手工進行注冊
•
•  ♦  對所有模塊進行測試和bug修改，完善使用說明文檔
•

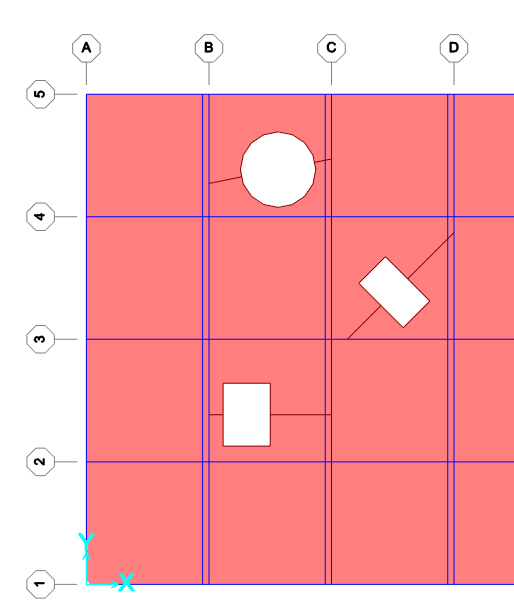

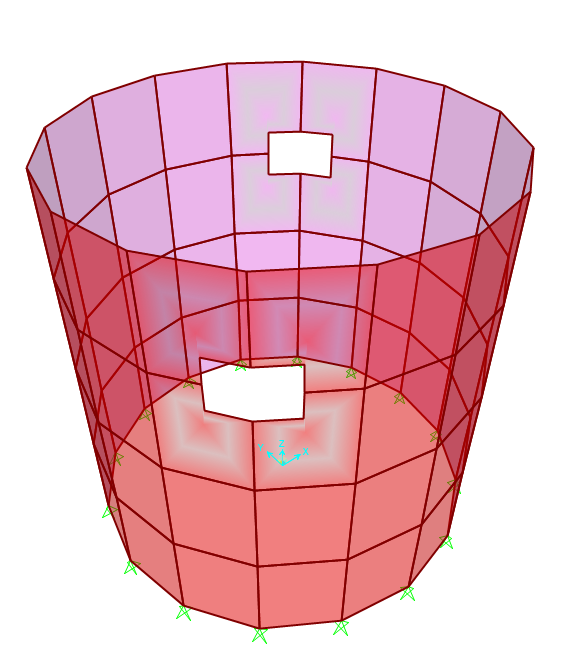

•  ♦  新增“快速面開洞”模塊
•
  單面開洞                                                                        整體開洞
•  ♦  修復自動蒙皮程序中面沒有找全的問題
•  ♦  修復模型導出 Dxf 程序出現程序未響應的問題
•  ♦  補充鋼管節點驗算計算過程詳細參數輸出及修改計算過程中的錯誤
•  ♦  修改樓層位移統計中層間位移不能提取的問題
•  ♦  修復殼配筋設計中面截面沒有指定鋼筋材料時程序異常退出的問題

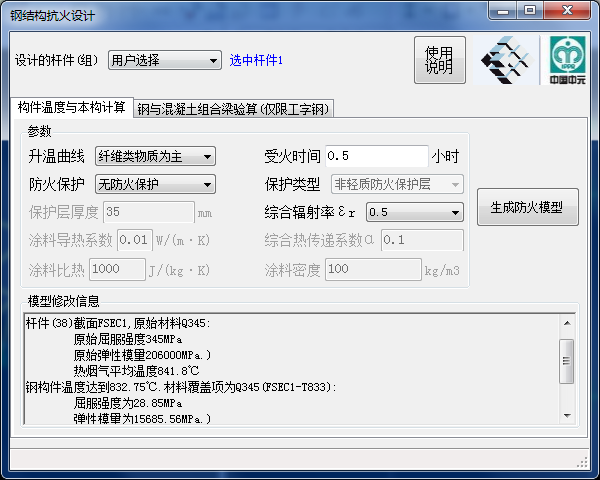

•  ♦  新增防火設計插件

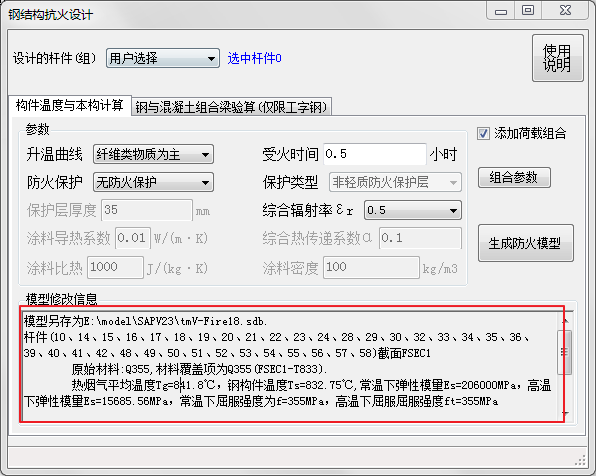

• 模塊1：構件溫度與本構計算（承載力法）
• 插件識別用戶選擇的桿件，然后通過升溫曲線、受火時間、防火保護類型等參數，自動識別桿件截面類型，計算鋼構件的升溫值及材料的本構關系。點擊“生成防火模型”按鈕，插件將會保存和復制原始模型，生成名稱為“原始名稱-FireN”的新模型，并在新模型中生成不同溫度下的新材料（例如“Q345(GB-I63a-T800)”），然后將新材料通過桿件的材料覆蓋項指定到桿件中用于后續的有限元分析設計。
•

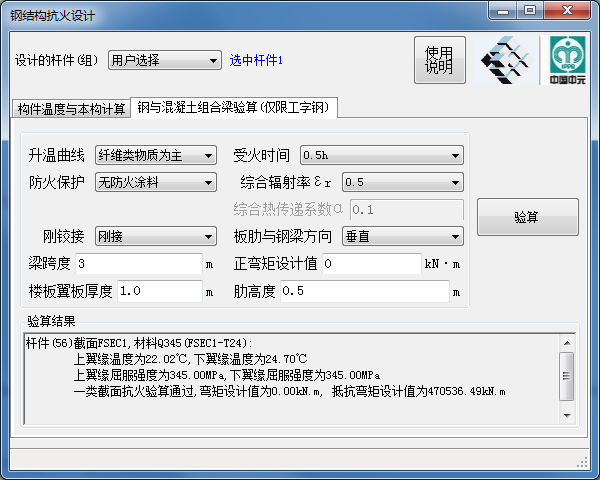

• 模塊2：工字鋼與混凝土組合梁驗算（規范8.3節）
• 插件識別用戶選擇的桿件、截面信息，然后通過規范8.3節要求的參數，給出工字鋼的上下翼緣溫度、屈服強度以及是否通過防火驗算。
•

• 一、 CiSApps V21安裝在SAP2000中文版 V21版軟件中使用。
• 二、 CiSApps V21中鋼節點驗算模塊采用了新鋼標。

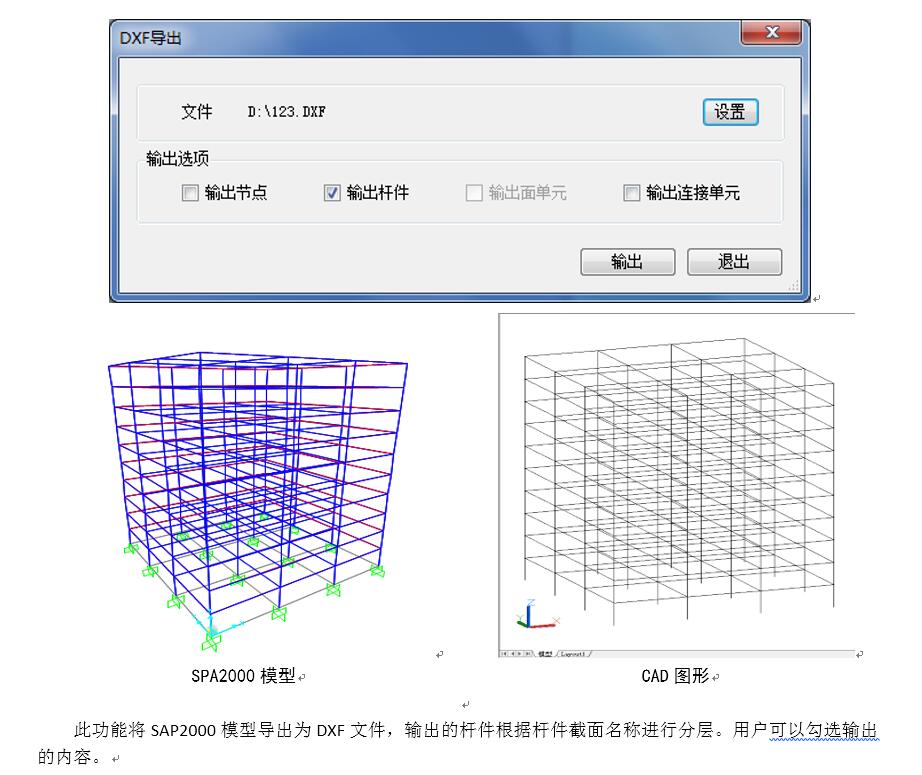

• 三、 增加了SAP模型DXF導出功能。
•
• 四、增加了快速建立連接單元功能。
•

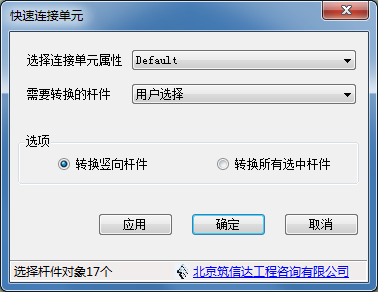

  快速連接單元功能可以方便用戶快速的將框架單元替換為連接單元，框架單元的選擇提供用戶選擇和組選擇兩種方式，替換選項可以選擇只轉換豎向桿件或者轉換所有桿件。

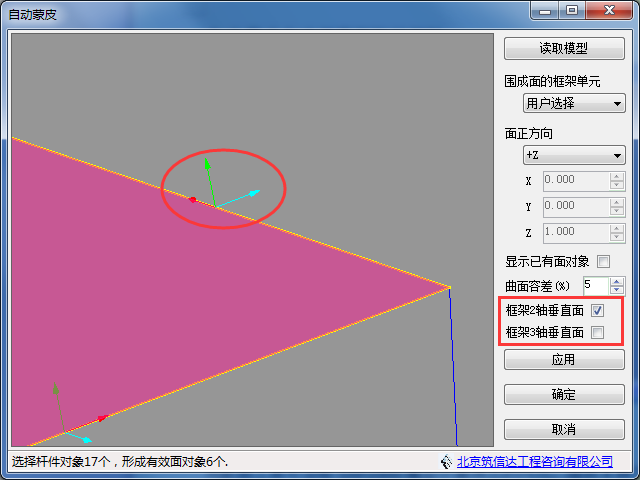

• 五、自動蒙皮模塊增加了自動調整框架局部軸的功能。
•

  自動蒙皮程序增加局部軸調整選項，在生成面的同時可以自動將框架的局部軸調整成與相連的面垂直。

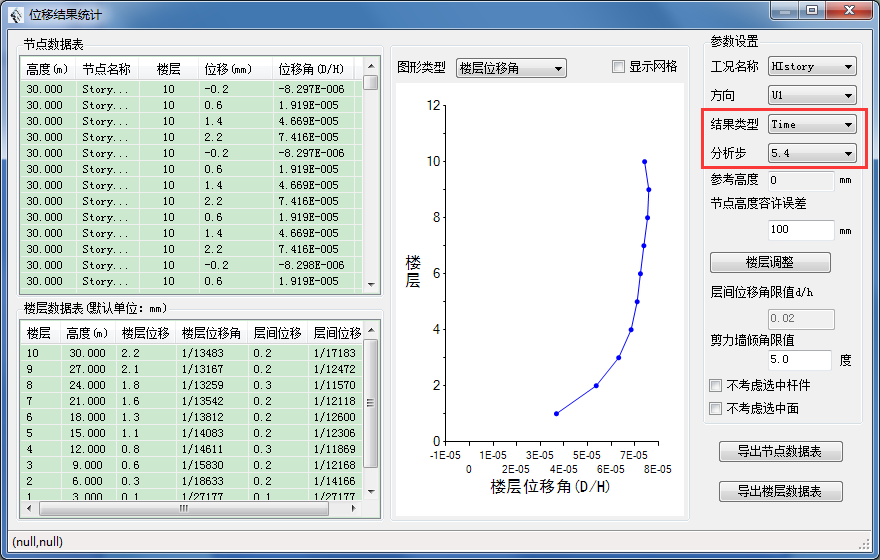

• 六、樓層位移結果統計模塊增了加時程工況。

• 自動獲取SAP2000中文版分析結果，統計樓層位移及層間位移角等結果并以圖形方式顯示，同時支持統計結果的表格輸出。

  開放工況類型限制，原先只能查看靜力工況、非線性靜力工況和反應譜工況的結果，新版本可以查看任意工況。

  增加結果類型和分析步選擇選項，對包絡值結果類型可以選擇Max和Min選項，對逐步結果可以選擇需要查看的分析步。



•  ♦  新增“結果后處理”工具?？稍赟AP2000中文版中補充樓層信息、結構體系等參數，進而統計輸出樓層質量、樓層剛度、剪重比、剛重比、框剪比、位移指標等大指標結果，還可顯示框架配筋簡圖，并自動生成計算書。
•

•  ♦  新增“自動蒙皮”工具。用戶可靈活選擇需要添加“蒙皮”的框架單元，由程序自動生成相應的面對象。適用于快速生成空間結構復雜屋面、不規則結構外圍覆面等。
•
