平面圖
將SAP2000中文版或ETABS中文版數據導入AutoCAD生成詳圖。您可以在柱平面圖中發現部分導入數據。柱的平面圖是基于基礎標高的表達。在這些平面圖中，您可以找到有關柱，剪力墻，柱分類，柱截面，方向和尺寸以及軸網尺寸等信息。
簡言之，內容包括：
- 柱分類
- 尺寸
- 柱的截面，方向和大小
- 軸網
- ……
立面圖
導入SAP2000中文版或ETABS中文版數據后，所有柱都可以在立面圖中進行詳細說明。立面圖包括縱向鋼筋、基礎和樓層標高、拼接點、鋼筋彎鉤、可能的警告、縱向鋼筋和箍筋在材料清單中的編號等等。此外，在立面圖中箍筋細節包括型號，樓板內部的細節，基礎內部的細節，圓形截面螺旋筋，圓形綁扎，柱中部和L0區域的分布等等。
簡言之，內容包括：
- 基礎和樓層標高
- 縱筋
- 柱箍筋
- 圓形截面螺旋筋
- 圓形綁扎
- 柱中部和L0區域的分布
- 樓層內部增加的箍筋
- 基礎表面以下增加的箍筋
- 拼接點
- 鋼筋彎鉤
- 可能的警告
- 材料清單中的對應編號
- ……

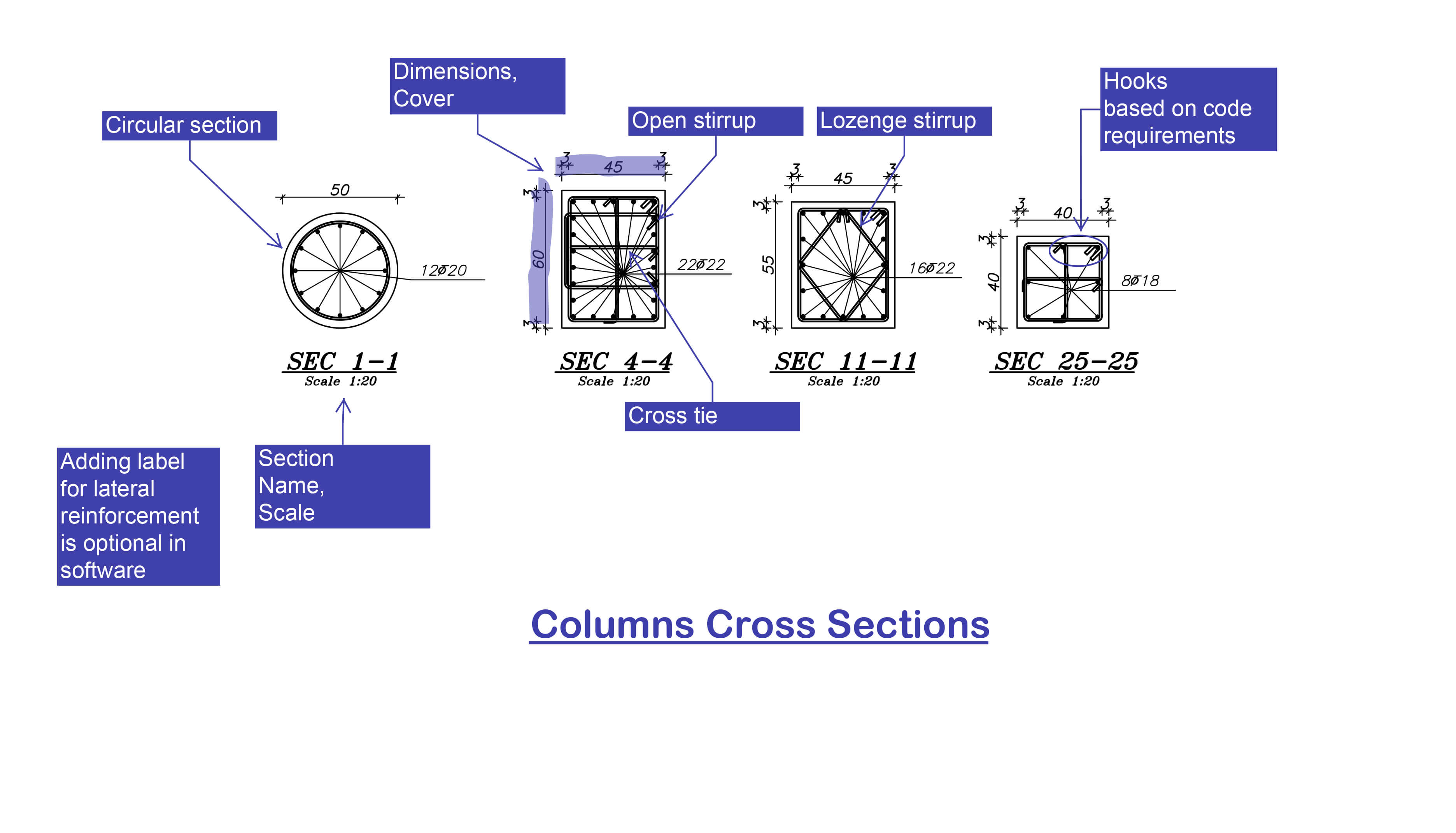

橫截面
您還可以繪制柱橫截面。它們包括縱向鋼筋，不同形狀的箍筋，包括開口、閉合、菱形以及帶彎鉤的拉筋。此外，它們還包括比例、尺寸、保護層等等。同樣，在任何需要的地方，鋼筋都將根據規范要求按組進行詳細說明。SAP2000中文版和ETABS中文版支持的任何截面形狀都可以進行詳圖繪制。所有詳細信息均完全基于您從CSI軟件獲得的數據。
簡言之，內容包括：
- 縱向鋼筋
- 不同形狀的箍筋
- 比例、尺寸和保護層
- 鋼筋分組
- ……
表格詳圖
柱的詳細信息可以以表格形式呈現，使數據更清晰易讀，對此有兩種表示方法，即“表”或“表摘要”。您只需要單擊“表”或“表摘要”按鈕，然后選擇柱的預詳圖方案。然后單擊AutoCAD頁面以獲取所需的詳細信息。在這種方法中，SPIDER將數據整理在簡潔明了的表格中，這對于施工團隊來說很容易理解。
簡而言之，表格詳細說明的優點：
- 更清晰易讀的數據
- 兩種表達方法
- 簡潔明了的表格
- 施工團隊更易于理解的數據
設置
根據工程判斷和以下方面的需求，可在設置中管理所有詳圖部分：
- 常規
- 布局
- 梁
- 柱
- 剪力墻
- 基礎/樓板
SPIDER的所有詳圖部分都可以在設置中進行管理，這些設置旨在實現工程判斷和結構的特定需求。盡管在軟件設置中對每個結構構件的詳圖都有一些適用于多數情況的默認數值，但也可以根據每個項目或用戶的特定要求對其進行自定義。
托梁和樓梯的設置參數在相應的對話框中。
